まず、非常に魅力的な 2025 年モデル LED ライト ストリップ ボードに注目してください。フラットなライトストリップを備えた絶妙な外観で、テクノロジーと品質の感覚を醸し出し、優れた照明体験を直感的に提供します。

• LEDビーズの数: 各 PCS には 75 個の LED ビーズが装備されています。このような LED ビーズの高密度配置は、超高輝度の照明効果を実現するための重要な要素の 1 つです。
• モデルパラメータ: 5*501.5 のユニークなモデルは、このライト ストリップ ボードの高度な技術仕様と優れた性能を表しています。
• 電圧: 12Vの安全電圧で駆動されており、使用中の安全性を確保するだけでなく、ライトストリップの安定した照明も保証します。

1. 超高輝度照明: 2025年にアップグレードされたLEDチップを使用しており、明るさは従来のライトストリップより30%高くなります。商品を展示する商業店舗でも、暖かい雰囲気を作り出す必要がある家庭環境でも、十分で均一な光を提供し、細部まではっきりと見ることができます。
2. 省エネ - 耐久性: 低消費電力設計により、従来のランプと比較してエネルギー消費量を50%削減し、電気代の節約に役立ちます。一方、耐用年数は最大 50,000 時間で、ライト ストリップを頻繁に交換する手間とコストが削減されます。
3. 柔軟な設置: ライトストリップの背面には3M接着剤が付いており、さまざまな平らな面に簡単に貼り付けることができます。さらに、3～5個のLEDビーズごとに自由にカットできるため、さまざまなスペースの形状やニーズに応じてライトストリップの長さと円弧を柔軟に調整でき、さまざまな設置要件に対応できます。
4. 安全で安定した: 12Vの安全電圧なのでリスクがなく、安心してご使用いただけます。過電圧/過電流保護回路が内蔵されており、不安定な電圧や過電流によるライトストリップの損傷を効果的に防ぎます。屋外で使用する必要がある場合、一部のモデルは最大 IP65 の防水定格を備えており、さまざまな複雑な環境に適しています。

1. 商業施設: ウィンドウディスプレイでは、製品の輪郭を完璧に輪郭を描き、製品の特徴を強調し、顧客の注意を引くことができます。棚の補助照明として、製品の表示を一目で明確にします。広告ライトボックスでは、均一で明るい光を提供し、広告写真をより目を引くものにします。
2. 家の装飾: 天井の輪郭に沿って設置され、部屋に柔らかな周囲光を追加します。テレビの背景の壁を飾るために使用され、ファッショナブルな光と影の効果を作り出します。キッチンカウンターの上に設置すると、調理に十分な光が得られます。
3. 屋外用: バルコニーや中庭に暖かさとロマンスを加えたい場合は、このライトストリップボードも良い選択です(防水性能が適切かどうかを確認する必要があります)。

1. 接続方法: 複数のライトストリップを接続するのに非常に便利です。溶接またはクイック接続プラグによって直列に接続できます。ただし、ライト ストリップの正常な照明を確保するには、最大延長長が電源容量と一致する必要があることに注意してください。
2. 電源構成: ライトストリップの安定した動作と超高輝度効果を確保するには、12V/5A 以上の安定化電源を使用することをお勧めします。比電力は、ライトストリップの全長と LED ビーズの数に従って計算できます。
3. メンテナンスのヒント: 日常使用では、内部回路の損傷を防ぐため、ライト ストリップを頻繁に曲げることは避けてください。掃除するときは、乾いた布で軽く拭くだけで、ライトストリップを清潔で良好な状態に保つことができます。

1. 保証期間: この LED ライト ストリップ ボードには 2 年間の保証が付いています (詳細ページの約束に従う) ので、安心してご購入いただけます。
2. テクニカルサポート：詳細な取り付けビデオを提供しているため、専門的な取り付け経験がなくても、簡単に取り付けを完了できます。また、24時間体制のカスタマーサービスがお客様のお問い合わせに常に対応しており、使用中に発生した問題がすぐに解決されることを保証します。

当社の 2025 モデル LED ライト ストリップ ボードを選択することは、超高輝度、省エネ、耐久性、安全性、便利な照明ソリューションを選択することを意味します。あなたの生活や商業空間にまったく新しい照明体験をもたらしましょう。

製品説明：

製品型式:HQ30149

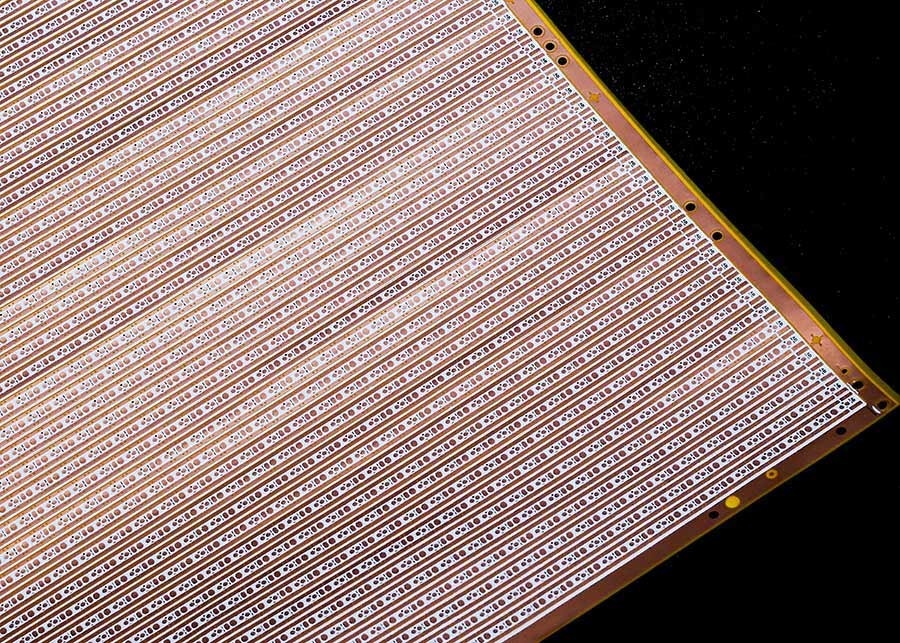

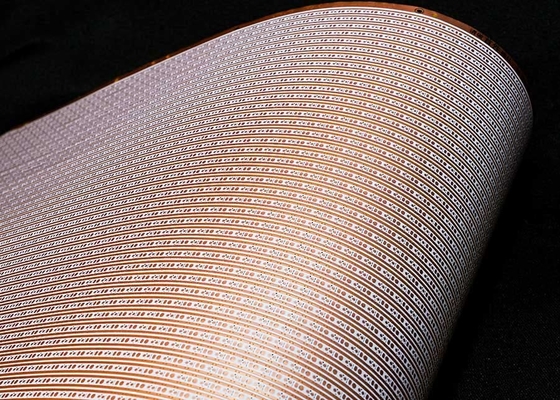

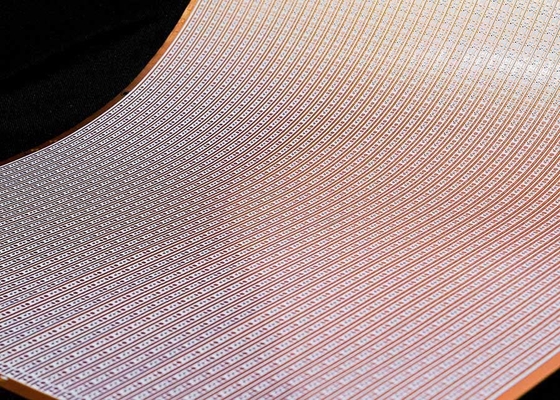

製品名: フレキシブル LED ストリップ回路基板
製品の特徴: 両面白色フィルム付き二層基板 黒文字 OSP 酸化防止剤

製品仕様:2025-75 LED/PCS-5*501.5-12V 両面ボード白フィルム FPC ボード

FPC設計パラメータ

主な技術パラメータ:

1.寸法について:

精密FPC：最大サイズは240X500mm（制限250X500mm）で、最小サイズに制限はありません。ロール原反ボード：最大幅240、最大長さ100メートル。

2. 基板上の層の数

• 単層基板は構造がシンプルで、回路が比較的単純な産業用制御や電子機器などの分野で一般的に使用されています。
• 単層 FPC と比較して、両面基板には銅箔が 2 層あり、ビアが増加し、導電パスが形成されます。携帯電話や自動車計器などに広く使われています。

3. はんだマスクの色

FPCのソルダーマスク色は黄、黒、白です。黄色のフィルムを使用することをお勧めします。黄色のフィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒色のフィルムは、自動車、携帯電話、LED ディスプレイなどのハイエンドまたは光吸収製品によく使用されます。白色のフィルムは、黄色のフィルムと比較して白色コーティングの層が追加されており、照明器具、LED ディスプレイ、医療美容製品などの反射が必要な製品によく使用されます。

4. 銅箔厚さ

• 高精度 FPC シングル パネル オプションには、18um (0.5oz) および 35um (1oz) が含まれます。
• 精密FPC二層基板は12um(0.33oz)、18um(0.5oz)、35um(1oz)から選択可能です。
• 通常のFPCシングルパネルは18um/25um/35um (1oz)/50umを選択できます。
• 一般的なFPC二層基板は18～25um、25～25um、35～35um、35～70umからお選びいただけます。

5. 最小線幅・最小行間

通常の状況では、難易度が小さいほど不良率が高くなり、通常は少なくとも 3mil を使用することをお勧めします。

サービスプロセス

1.コンサルティング

16 年間、FPC フレキシブル回路基板の設計と研究開発製造に注力し、顧客にカスタマイズされたソリューション、設計図、新製品の開発を提供し、関連する技術サポートを提供してきました。

2.オファー

同じ種類の技術、材料、高度な技術、価格の譲歩のサンプルまたはバッチ見積もりにより、顧客のコストを大幅に節約できます。

3.職業

当社はドイツ、日本、台湾などの先進的な設備と生産技術、専門的な生産、規模を持っています。当社の工場の面積は約 20,000 平方メートルで、800 人を超える従業員と 50 人の上級技術バックボーン スタッフがいます。

4.デザイン

顧客にソリューションを提供して、多数の国際システム認証を完了し、基板製造、配線、原理設計、金型、パッチ、プラグイン、オープンスチールメッシュのワンストップサービスを提供でき、16年間の専門的および技術レベルの析出を提供でき、お客様の選択と信頼に値します。

5.サンプル作成

当社はFPCのサンプル作成とカスタマイズサービスを専門とし、フレキシブル回路基板のデュアルパネルサンプルは5〜7日以内に完成するなどの迅速な生産ラインを備えています。

証明書と栄誉

ご注意ください：

このサイト上のすべての写真は本物です。照明、角度、ディスプレイ解像度の変化により、表示される画像にある程度の色収差が生じる場合があります。 GongDong HonQi は、中国で 16 年の歴史を持つ専門の回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品に興味がある場合は、要件を教えてください。専門的なソリューション、基板生産、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供するお手伝いをします。

ラインまたはメールでお問い合わせください。専門の営業チームがマンツーマンのサービスを提供します。お時間をいただきありがとうございます。
