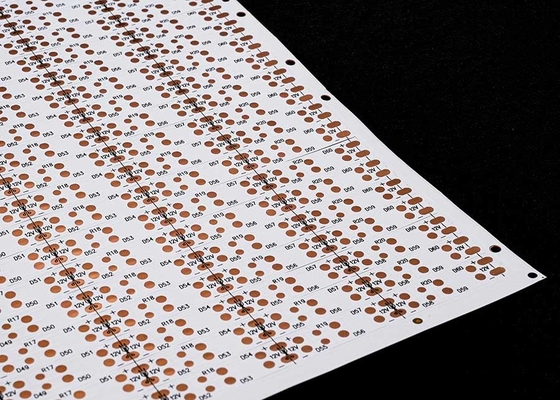

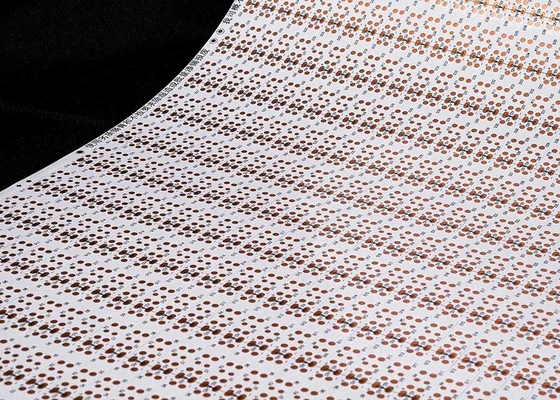

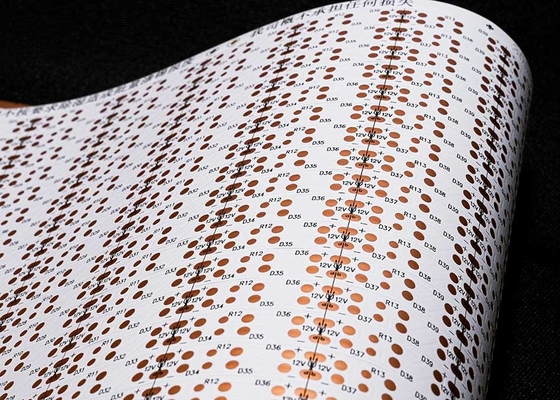

60個ライトビート3528両面LED回路基板付き12V LEDストリップ回路基板

製品説明:

製品モデル:HQ30061(ライトカラー)
製品名:フレキシブルLEDストリップ回路基板
製品の特徴:両面基板、両面ホワイトフィルム、黒文字、OSP酸化防止

製品仕様:3528、60LED/PCS、サイズ:8*503mm、12V両面基板ホワイトフィルムFPCB

FPC設計パラメータ

主な技術パラメータ:

1.について 寸法:

精密FPC:最大サイズは240X500mm (制限250X500mm)、最小サイズに制限はありません。ロール材基板:最大幅240、最大長100メートル。

2.基板の層数 単層基板構造はシンプルで、一般的に産業用制御、電子機器、比較的シンプルな回路を持つその他の分野で使用されます。 片面FPCと比較して、両面基板は2層の銅箔、増加したビア、形成された導電経路を備えています。一般的に携帯電話、自動車用計器、その他の製品に使用されます。

• 3.ソルダマスクの色
• FPCのソルダマスクの色は黄色、黒、白です。黄色を推奨します。黄色いフィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒いフィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白いフィルムは、黄色いフィルムと比較して追加の白いコーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4.銅箔厚さ 精密FPC単板オプションには、18um (0.5oz) と 35um (1oz) が含まれます。

精密FPC両面基板は、12um (0.33oz)、18um (0.5oz)、35um (1oz) から選択できます。

一般的なFPC単板は、18um/25um/35um (1oz)/50um を選択できます。

• 一般的なFPC両面基板は、18-25um、25-25um、35-35um、または 35-70um から選択できます。
• 5.最小線幅/線間隔
• 通常の状況では、小さいほど難易度が高く、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。
• サービスプロセス

1.コンサルティング

FPCフレキシブル回路基板の設計と研究開発製造に16年間注力し、顧客にパーソナライズされたソリューション、設計図、新製品開発を提供し、関連する技術サポートを提供します。

2.見積もり

同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もり。顧客のコストを大幅に節約します。

3.専門性

当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を持っています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4.設計

顧客にソリューションを提供し、多数の国際システム認証を完了します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼メッシュのワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成とカスタマイズサービスを専門としています。当社には迅速な生産ラインがあります。例えば、フレキシブル回路基板両面サンプルは5〜7日以内に完了できます。

証明書と栄誉
