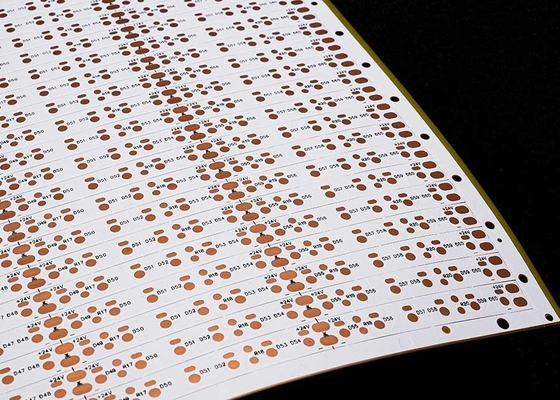

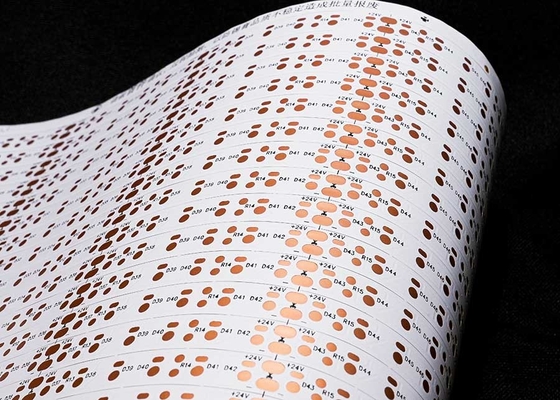

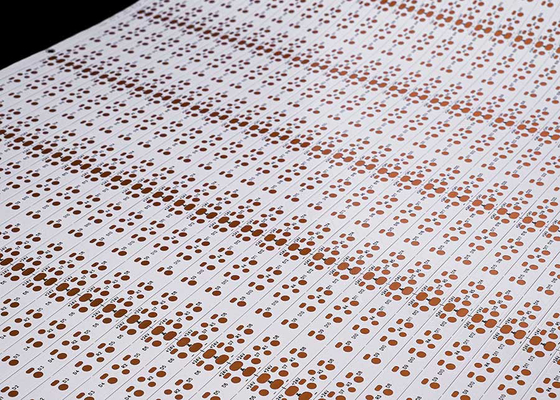

2835 LEDテープフレキシブル基板 両面基板白フィルムFPCBカスタマイズ用

主な技術パラメータ:

1. 寸法について:

   精密FPC: 最大サイズは240X500mm（制限250X500mm）、最小サイズに制限はありません。ロール材基板: 最大幅240mm、最大長100メートル。

2. 基板の層数
   • 単層基板構造はシンプルで、一般的に産業用制御、電子機器、その他の比較的シンプルな回路分野で使用されます。
   • 単層FPCと比較して、両面基板は2層の銅箔、増加したビア、形成された導電経路を備えています。一般的に携帯電話、自動車用計器などの製品に使用されます。
3. ソルダマスクの色

   FPCのソルダマスクの色は、黄色、黒、白です。黄色を推奨します。黄色フィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒色フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白色フィルムは、黄色フィルムに加えて白色コーティングの層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4. 銅箔厚さ
   • 精密FPC単層基板のオプションには、18um（0.5oz）と35um（1oz）があります。
   • 精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
   • 普通FPC単層基板は、18um/25um/35um（1oz）/50umから選択できます。
   • 普通FPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。
5. 最小線幅/線間隔

   通常の状況では、小さいほど難易度が高く、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。

1. コンサルティング

   16年間FPCフレキシブル基板の設計、研究開発、製造に注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発、および関連技術サポートを提供します。

2. 見積もり

   同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりを提供し、お客様のコストを大幅に削減します。

3. 専門性

   当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4. 設計

   お客様にソリューションを提供し、多数の国際システム認証を取得します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼板の一貫したサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5. サンプル作成

   当社はFPCサンプル作成およびカスタマイズサービスを専門としています。当社には迅速な生産ラインがあり、例えば、フレキシブル基板両面基板のサンプルは5〜7日以内に完了できます。
