カスタム無限長COBライトストリップ回路基板 LEDライト用フレキシブルPCBアセンブリ

製品説明:

製品モデル:HQ053

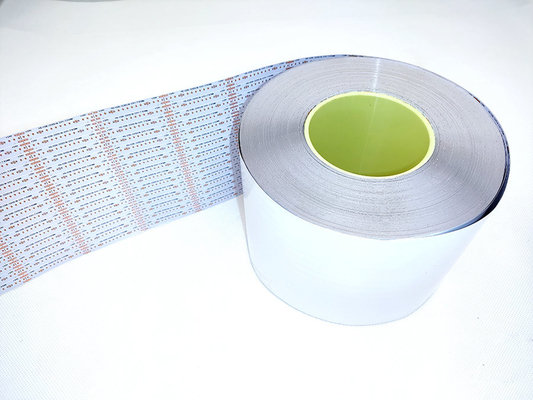

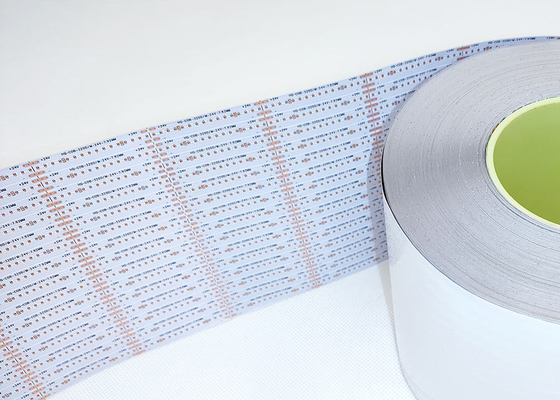

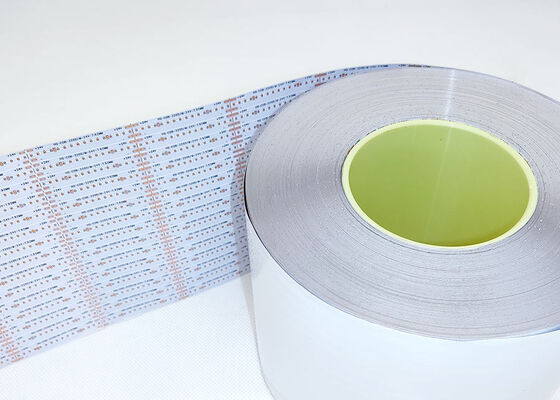

製品名:無限長COBライトストリップ回路基板
製品の特徴: 二層基板、両面フィルムコーティング、ホワイトボード、黒文字、OSP酸化防止

製品仕様:

1.当社はフレキシブルPCBおよびFPCメーカーであり、お客様のニーズに応じて、異なる材料厚さとプロセス要件の無限長COBライトストリップ回路基板、カラフルなLEDストリップFPC、およびその他の単層、両面、多層LEDフレキシブル回路基板をカスタマイズします。

2.優れた柔軟性と曲げ耐性

工場には専門の曲げ試験機があり、各バッチの材料は量産前に数万回の曲げ試験を経て、製品の品質を保証します。

FPC設計パラメータ

主な技術パラメータ:

1.について

寸法: 精密FPC: 最大サイズは240X500mm (限界250X500mm) で、最小サイズに制限はありません。ロール材基板: 最大幅240mm、最大長100メートル。

2.基板の層数

単層基板構造はシンプルで、一般的に産業用制御、電子機器、その他の比較的シンプルな回路分野で使用されます。 単層FPCと比較して、両面基板は2層の銅箔、増加したビア、形成された導電パスを備えています。一般的に携帯電話、自動車用計器などの製品に使用されます。 3.ソルダマスクの色

• FPCのソルダマスクの色は黄色、黒、白です。黄色を推奨します。黄色フィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒色フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白色フィルムは、黄色フィルムと比較して追加の白色コーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。
• 4.銅箔厚さ

精密FPC単層基板のオプションには、18um (0.5oz) と35um (1oz) があります。 精密FPC両面基板は、12um (0.33oz)、18um (0.5oz)、35um (1oz) から選択できます。

普通FPC単層基板は、18um/25um/35um (1oz)/50umから選択できます。

普通FPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。

• 5.最小線幅/線間隔
• 通常の状況では、小さいほど難易度が高く、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。
• サービスプロセス
• 1.コンサルティング

16年間FPCフレキシブル回路基板の設計と研究開発製造に注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発、および関連技術サポートを提供します。

2.見積もり

同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりを提供し、お客様のコストを大幅に節約します。

3.専門性

当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4.設計

お客様にソリューションを提供し、多数の国際システム認証を最終決定します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼メッシュのワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成とカスタマイズサービスを専門としています。当社には迅速な生産ラインがあり、例えば、フレキシブル回路基板両面基板のサンプルは5〜7日以内に完成できます。

証明書と栄誉

ご注意:

このサイト上のすべての写真は実物です。照明、撮影角度、ディスプレイ解像度の変更により、表示される画像に程度の差がある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロの回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成とカスタマイズサービスを専門としています。当社の製品にご興味がある場合は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。
