PCB 基板を設計するにはどうすればよいですか?

私たちは専門のフレキシブルプリント回路基板メーカーであり、FPCフレキシブル回路基板、FPCフレキシブルプリント回路、HDIプリント回路基板、SMD LEDライトストリップ、COB LEDストリップ、PCBボード設計、フレキシブルLEDディスプレイスクリーン、電子PCB、プリント回路アセンブリ、回路カードアセンブリなどを提供できます。

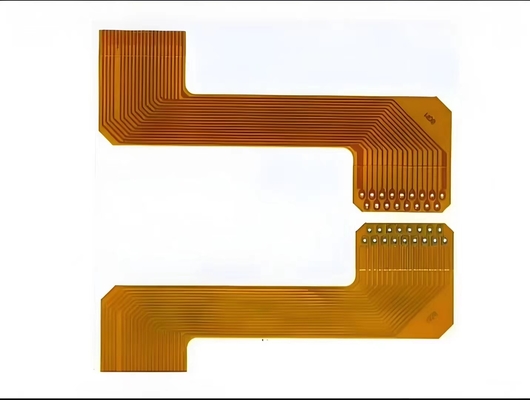

カスタム LED ライト ストリップ FPC PCB の設計と製造 LED 用フレキシブル回路基板

製品説明：

製品型式:HQ033

製品名:LEDライトストリップFPC

製品の特徴:二層回路基板、両面白フィルム、白文字、表面OSP酸化防止剤

製品仕様:

1.当社はフレキシブルPCBおよびFPCメーカーであり、お客様のニーズに応じて、さまざまな材料の厚さとプロセス要件に応じて、LEDライトストリップFPC、精密FPC、カラフルなLEDストリップFPC、および単層、両面、多層のLEDフレキシブル回路基板をカスタマイズします。

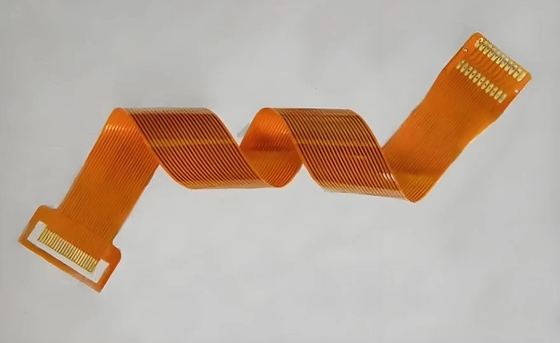

2.優れた柔軟性と耐屈曲性

工場には専門の曲げ試験機があり、材料の各バッチを検査します。

製品の品質を保証するために、量産前に数万回の曲げテストが行​​われます。

FPC設計パラメータ

主な技術パラメータ:

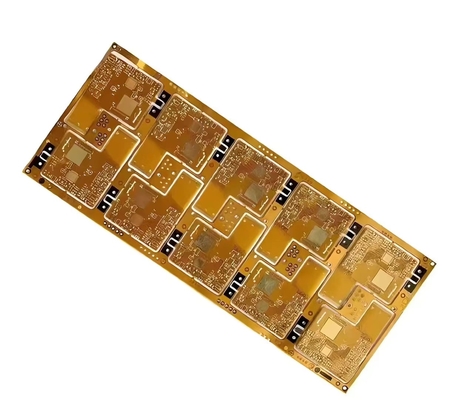

1.寸法について:

精密FPC：最大サイズは240X500mm（制限250X500mm）で、最小サイズに制限はありません。ロール原反ボード：最大幅240、最大長さ100メートル。

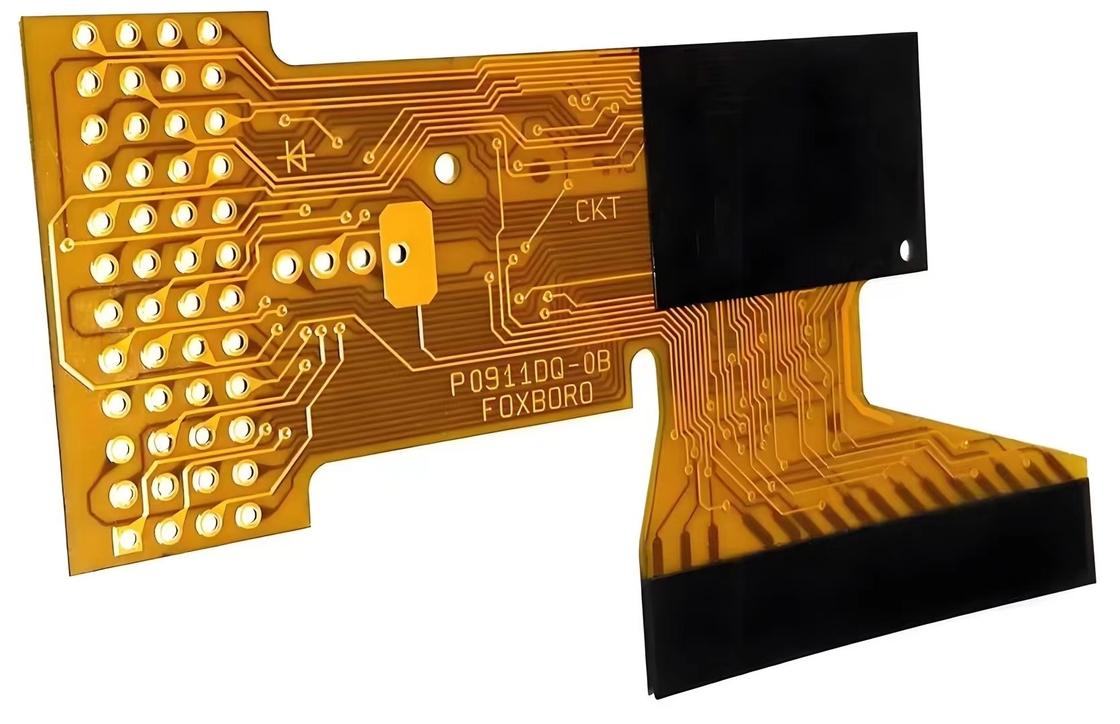

2. 基板上の層の数

• 単層基板は構造がシンプルで、回路が比較的単純な産業用制御や電子機器などの分野で一般的に使用されています。

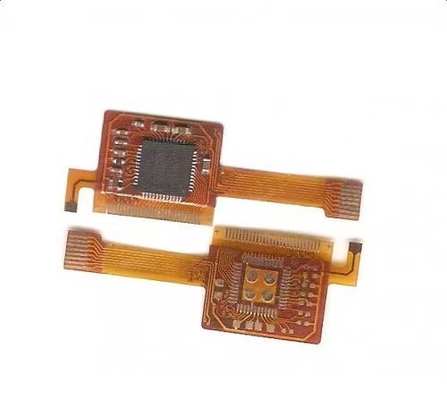

• 単層 FPC と比較して、両面基板には銅箔が 2 層あり、ビアが増加し、導電パスが形成されます。携帯電話や自動車計器などに広く使われています。

3. はんだマスクの色

FPCのソルダーマスク色は黄、黒、白です。黄色のフィルムを使用することをお勧めします。黄色のフィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒色のフィルムは、自動車、携帯電話、LED ディスプレイなどのハイエンドまたは光吸収製品によく使用されます。白色のフィルムは、黄色のフィルムと比較して白色コーティングの層が追加されており、照明器具、LED ディスプレイ、医療美容製品などの反射が必要な製品によく使用されます。

4. 銅箔厚さ

• 高精度 FPC シングル パネル オプションには、18um (0.5oz) および 35um (1oz) が含まれます。
• 精密FPC二層基板は12um(0.33oz)、18um(0.5oz)、35um(1oz)から選択可能です。
• 通常のFPCシングルパネルは18um/25um/35um (1oz)/50umを選択できます。
• 一般的なFPC二層基板は18～25um、25～25um、35～35um、35～70umからお選びいただけます。

5. 最小線幅・最小行間

通常の状況では、難易度が小さいほど不良率が高くなり、通常は少なくとも 3mil を使用することをお勧めします。

サービスプロセス

1. コンサルティング
   16 年間、FPC フレキシブル回路基板の設計と研究開発製造に注力し、顧客にカスタマイズされたソリューション、設計図、新製品の開発を提供し、関連する技術サポートを提供してきました。
2. オファー
   同じ種類の技術、材料、高度な技術、価格の譲歩のサンプルまたはバッチ見積もりにより、顧客のコストを大幅に節約できます。
3. 職業
   当社はドイツ、日本、台湾などの先進的な設備と生産技術、専門的な生産、規模を持っています。当社の工場の面積は約 20,000 平方メートルで、800 人を超える従業員と 50 人の上級技術バックボーン スタッフがいます。
4. デザイン
   顧客にソリューションを提供して、多数の国際システム認証を完了し、基板製造、配線、原理設計、金型、パッチ、プラグイン、オープンスチールメッシュのワンストップサービスを提供でき、16年間の専門的および技術レベルの析出を提供でき、お客様の選択と信頼に値します。
5. サンプル製作
   当社はFPCのサンプル作成とカスタマイズサービスを専門とし、フレキシブル回路基板のデュアルパネルサンプルは5〜7日以内に完成するなどの迅速な生産ラインを備えています。

証明書と栄誉

ご注意ください：

このサイト上のすべての写真は本物です。照明やディスプレイ解像度の変化により、表示される画像にはある程度の色収差が生じる場合があります。 GongDong HonQi は、中国で 16 年の歴史を持つ専門の回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品に興味がある場合は、要件を教えてください。専門的なソリューション、基板生産、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供するお手伝いをします。

ラインまたはメールでお問い合わせください。専門の営業チームがマンツーマンでサービスを提供します。お時間をいただきありがとうございます。
