フレキシブルプリント基板アセンブリ 二層回路基板 工場直販

製品説明:

製品モデル:HQ72186

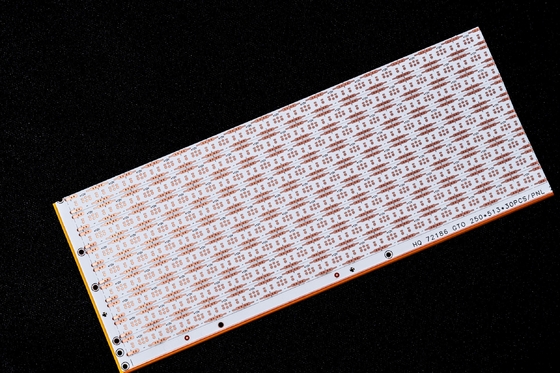

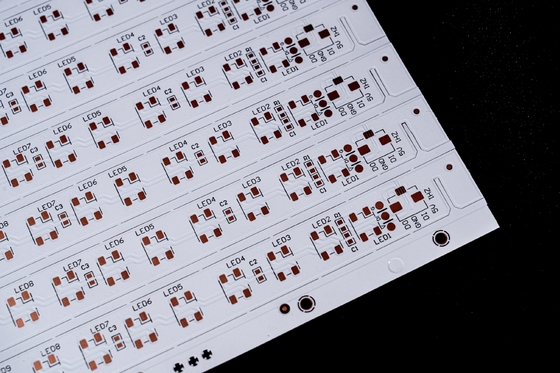

製品名:LEDライトストリップFPC

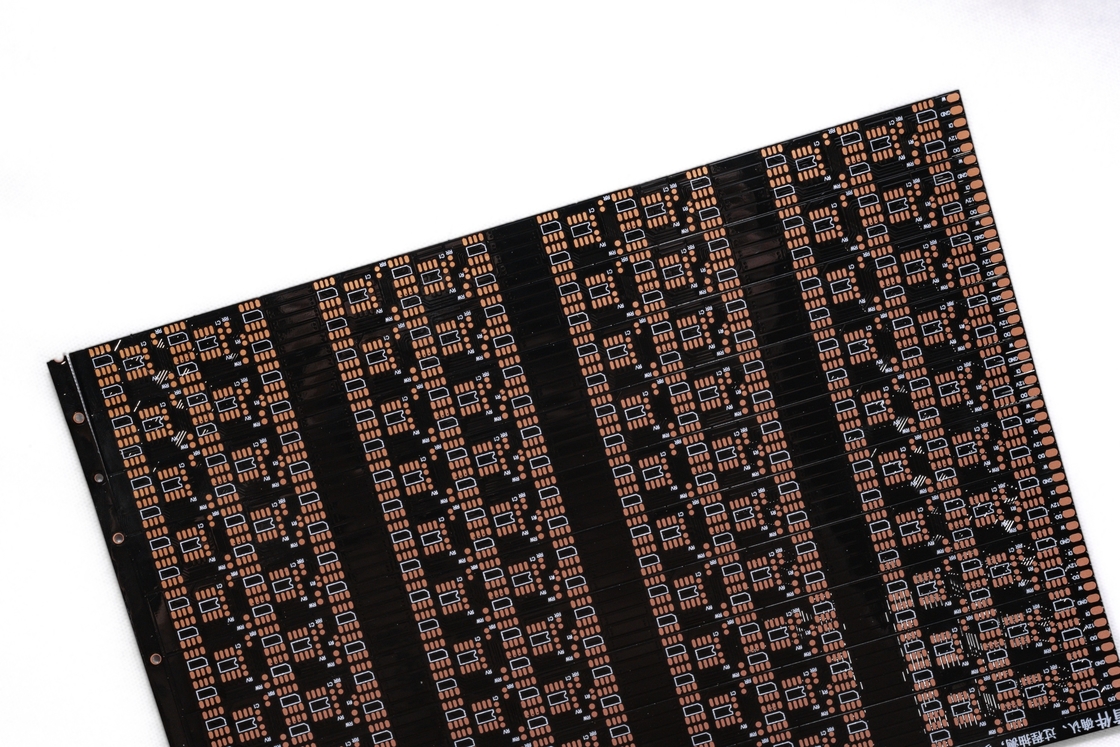

製品の特徴: 二層回路基板、両面黒フィルム、黒文字、表面OSP酸化防止

製品仕様:

1. 当社はフレキシブルPCBおよびFPCメーカーであり、お客様のニーズに応じて、異なる材料厚さとプロセス要件のLEDライトストリップFPC、精密FPC、カラフルLEDストリップFPC、およびその他の単層、両面、多層LEDフレキシブル回路基板をカスタマイズします。
2. 優れた柔軟性と耐屈曲性
   工場には専門の屈曲試験機があり、各バッチの材料は
   量産前に数万回の屈曲試験を経て、製品の品質を保証します。

FPC設計パラメータ

主な技術パラメータ:

1.寸法について:

精密FPC: 最大サイズは240X500mm（限界250X500mm）、最小サイズに制限はありません。ロール材ボード: 最大幅240、最大長100メートル。

2.基板の層数

• 単層基板構造はシンプルで、一般的に産業用制御、電子機器、その他の比較的シンプルな回路分野で使用されます。
• 単層FPCと比較して、両面基板は2層の銅箔、増加したビア、形成された導電経路を備えています。一般的に携帯電話、自動車用計器などの製品に使用されます。

3.ソルダマスクの色

FPCのソルダマスクの色は黄色、黒、白です。黄色を推奨します。黄色フィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白フィルムは、黄色フィルムと比較して追加の白色コーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4.銅箔厚さ

• 精密FPC単層基板のオプションには、18um（0.5oz）と35um（1oz）があります。
• 精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
• 普通FPC単層基板は、18um/25um/35um（1oz）/50umから選択できます。
• 普通FPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。

5.最小線幅/線間隔

通常の状況では、小さいほど難易度が高く、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。

サービスプロセス

1.コンサルティング

16年間FPCフレキシブル回路基板の設計、研究開発、製造に注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発、および関連技術サポートを提供します。

2.見積もり

同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりにより、お客様のコストを大幅に節約します。

3.専門性

当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4.設計

お客様にソリューションを提供し、多数の国際システム認証を完了します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼メッシュのワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成およびカスタマイズサービスを専門としています。当社には、フレキシブル回路基板両面基板サンプルが5〜7日以内に完了するなどの、迅速な生産ラインがあります。

証明書と栄誉

ご注意:

このサイト上のすべての写真は本物です。照明とディスプレイ解像度の変化により、表示される画像にはある程度の色の収差がある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロフェッショナルな回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品にご興味がある場合は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。

オンラインまたはEメールでご連絡ください。専門の営業チームが1対1のサービスを提供します。お時間をいただきありがとうございます。
