私はトム |
美容マスクボード |
R枯渇 |
A についてについて |
Rエスルト |
|
ラミネート |
材料の種類 |
双面 35/70 銅 |
双面 35/70 銅 |
ACC |
|
|
色 |
白い |
バック |
ACC |
|
|
完成した厚さ |
0.316+/- 003MM |
0.316mm |
ACC |
|
塗装の厚さ |
銅 (PTH) |
13~15um |
12um |
ACC |
|
|
表面銅塗装の厚さ |
10/10um |
10/10um |
ACC |
|
|
OSP 厚さ |
0.25-0.35um |
0.3m |
ACC |
|
|
ニッケル厚さ |
/ |
/ |
ACC |
|
|
金の厚さ |
/ |
/ |
ACC |
|
溶接マスク/覆面フィルム |
材料の種類 |
カバーフィルム |
カバーフィルム |
ACC |
|
|
色 |
白い |
白い |
ACC |
|
|
片側 / 両側 |
双面白いフィルム |
双面白いフィルム |
ACC |
|
|
S/M 厚さ |
68ええと/78um |
68ええと/78um |
ACC |
|
|
接着性溶接マスクの試験 |
/ |
/ |
/ |
|
|
図面チェック |
|
|
ACC |
|
4.字符 |
材料類型 材料の種類 |
UVLED油墨 |
広 油墨 |
ACC |
|
|
颜色 色 |
ブラック字 |
ブラック字 |
ACC |
|
|
单/双面シングル/両側から |
双面 |
双面 |
ACC |
|
|
附着力試験 粘着性試験 |
脱落しない |
脱落しない |
ACC |
|
|
工学図書核对図面チェック |
实物と絵紙一致 |
一致する |
ACC |
|
5.線路 サーキット |
工学図書核对図面チェック |
实物と絵紙一致 |
一致する |
ACC |
|
|
線幅 トレース幅 |
0.275mm±005mm |
0.275MM |
ACC |
|
|
隙間 隔たり |
0.125m±0.05mm |
0.125MM |
ACC |
|
6.標識 識別 |
UL標識 ULマーク |
/ |
/ |
ACC |
|
|
会社名 会社のロゴ |
/ |
/ |
ACC |
|
|
その他特殊標識 他の特殊標識 |
/ |
/ |
ACC |
|
7外形概要 |
孔位置 穴の位置 |
实物と絵紙一致 |
一致する |
ACC |
|
|
サイズ 寸法 |
实物と絵紙一致 |
一致する |
ACC |
|
8.可靠性試験信頼性試験 |
セクシュアルテスト 溶接可能性 テスト |
上锡面积≥85% |
上锡?? 满 |
ACC |
|
|
剥離強度テスト 剥離強度試験 |
≥1.0kgf/cm² |
1.11kgf/cm2 |
ACC |
|
|
熱冲击テスト 熱ショック試験 |
無分層,無起泡 |
無分層,起泡 |
ACC |
|
9.機能機能 |
電気試験 電気試験 |
100%合格 |
100%合格 |
ACC |
|
10.RoHs |
RoHs测试 RoHsテスト |
適合している |
適合している |
ACC |
|
11.外見 外見 |
チェック 視覚検査 |
100%合格 |
100%合格 |
ACC |
|
12.其它 その他 |
包装方式:真空包装 |
|||
|
|
|
|||
|
判定処分:受け入れ受け入れろ□ その 理由 断る拒否する □ その 理由 特采 受け入れ□ その 理由
|
||||
製品説明:
製品モデルHQ007

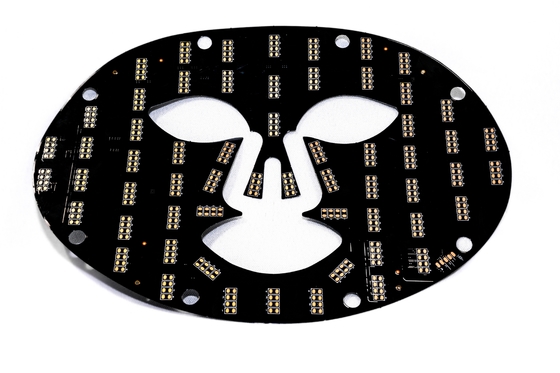

製品名: 光子美容装置 FPC/LED美容マスク回路板
製品の特徴:ダブルレイヤーボード,双面膜コーティング,ホワイトボード,ブラックテキスト,OSP抗酸化剤
製品仕様:
1異なる材料の厚さとプロセス要件をカスタマイズするあなたのニーズに応じて,LED柔軟なマスク回路板,LEDマスク単面と双面多層配線.
2. 柔軟性と屈曲抵抗が良い
工場は,プロの屈曲テストを持っています 材料の各バッチを介して
大量生産前 数万回 折りたたみ 試験
完成品の表示
ビデオ
|
|
|
