FPC ボードの設計方法

当社は専門のフレキシブルプリント基板メーカーであり、FPCフレキシブル回路基板、FPCフレキシブルプリント回路、HDIプリント基板、SMD LEDライトストリップ、COB LEDストリップ、PCBボード設計、フレキシブルLEDディスプレイ画面、電子PCB、プリント回路アセンブリ、回路カードアセンブリ、ホームフェイシャルマスク美容機器、育毛デバイス回路基板などを提供できます。

FPC 説明:

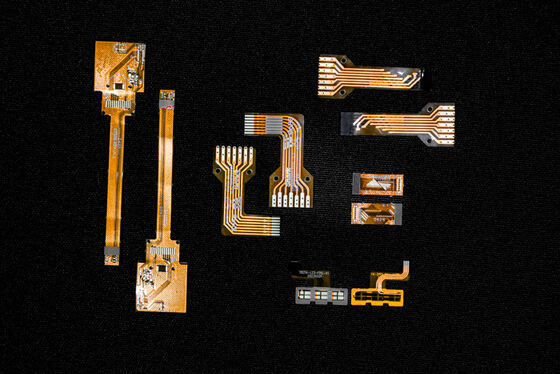

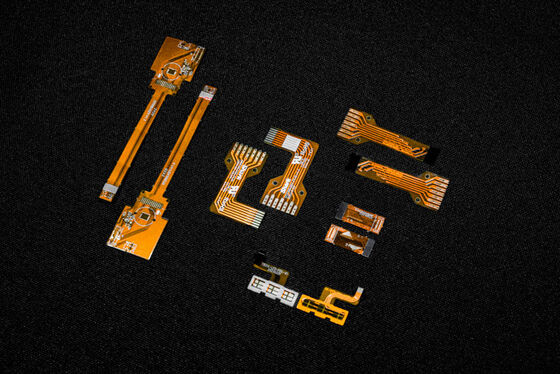

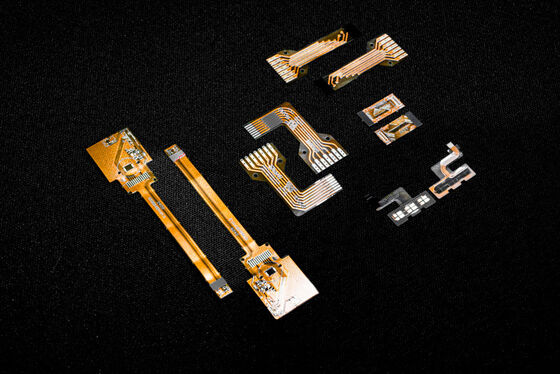

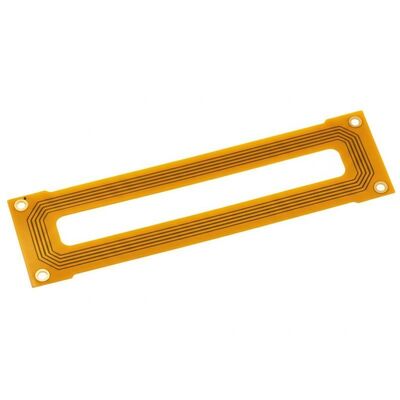

FPCモデル:HQ049

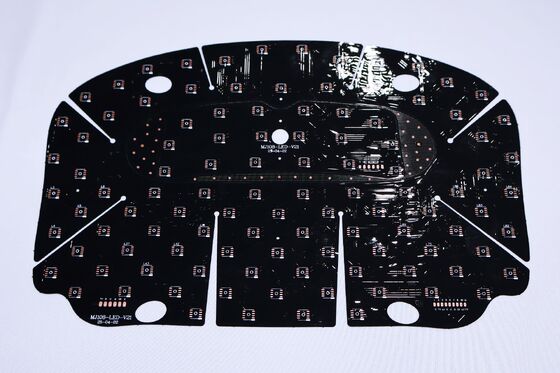

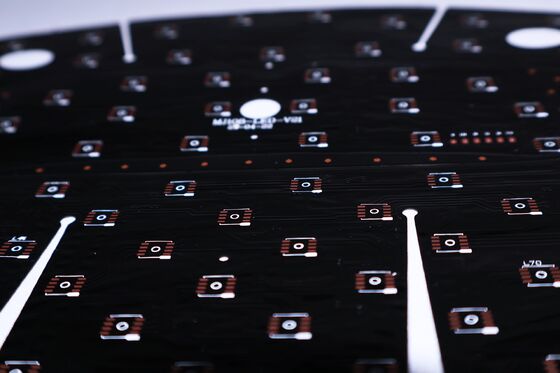

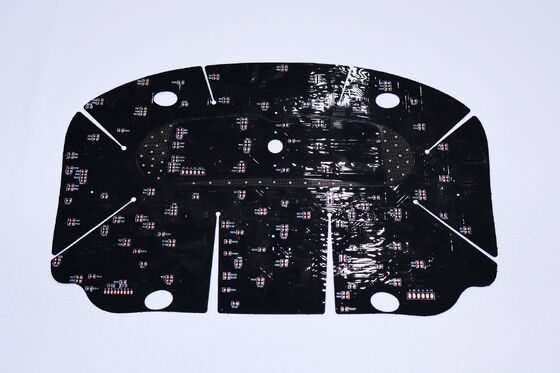

FPC名: 赤外線ヘルスケアFPC
FPCの特徴: 二層基板、両面フィルムコーティング、ホワイトボード、黒文字、OSP酸化防止剤

FPC仕様:

1. お客様のニーズに合わせて、さまざまな材料の厚さとプロセス要件をカスタマイズします。赤外線ヘルスケアFPCなどLEDフレキシブルマスク回路基板、片面および両面多層配線。

2. 優れた柔軟性と耐曲げ性

工場には専門の曲げ試験機があり、各バッチの材料は

大量生産前に数万回の曲げ試験を実施しています。

FPC設計パラメータの概要

1. 寸法

   • 精密FPC: 最大サイズは240mm x 500mmで、最大許容限界は250mm x 500mmです。
   • ロール材料ボード: 最大幅240mm、最大長100メートル。

2. 層数

   • 単層基板: シンプルな構造で、産業用制御や電子機器など、単純な回路に最適です。
   • 二層基板: 2つの銅箔を備え、ビアが増加しており、携帯電話や自動車機器の用途に適しています。

3. ソルダーレジストカラーオプション

   • イエロー: さまざまなケーブル製品を含む、ほとんどの製品に推奨されます。
   • ブラック: 車、携帯電話、LEDディスプレイなど、ハイエンドまたは光に敏感な用途で一般的に使用されます。
   • ホワイト: 照明器具や医療美容機器など、反射を必要とする製品に最適な、追加の白色コーティングが含まれています。

4. 銅箔厚さオプション

   • 精密FPCシングルパネル: 18um (0.5oz) または 35um (1oz)。
   • 精密FPC二層基板: 12um (0.33oz)、18um (0.5oz)、または 35um (1oz)。
   • 通常FPCシングルパネル: オプションには、18um/25um/35um (1oz) または 50um があります。
   • 通常FPC二層基板: 選択肢は、18-25um、25-25um、35-35um、または 35-70um です。

5. 最小線幅/間隔

   • 製造の難易度と不良率を減らすために、最小3milを推奨します。

証明書と栄誉

ご注意ください:

このサイトのすべての写真は本物です。照明、撮影角度、表示解像度の変更により、表示される画像にはある程度の色のずれがある場合があります。GongDong HongQiは、中国で16年の歴史を持つ専門の回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品にご興味がございましたら、お客様の要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなど、ワンストップサービスを提供させていただきます。

オンラインまたはEメールでお問い合わせください。専門の販売チームがお客様に1対1のサービスを提供いたします。お時間をいただきありがとうございます。
