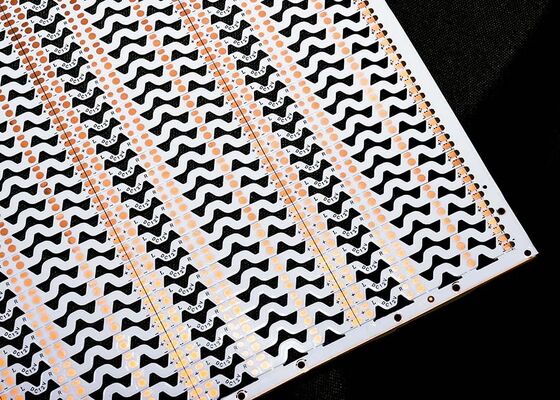

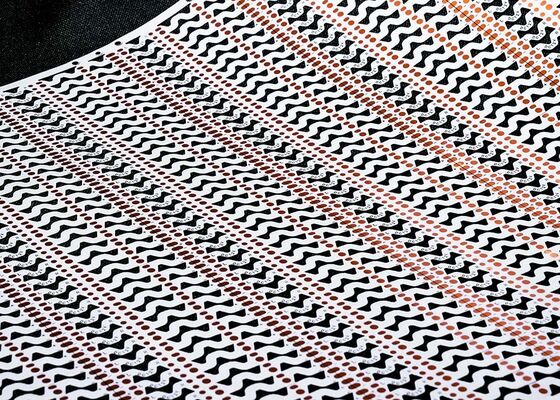

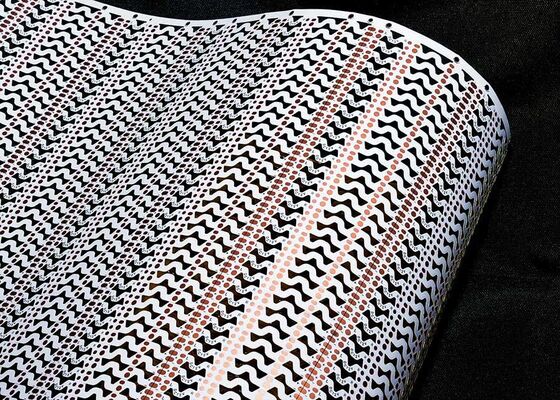

2835 LED回路基板 30灯 12V 両面LEDストリップフレキシブル回路基板

製品説明:

製品モデル:HQ30023
製品名:フレキシブルLEDストリップ回路基板
製品の特徴:両層基板、両面ホワイトフィルム、黒文字、OSP酸化防止処理;

製品仕様:2835-30LED/PCS-6*503-12V両面基板、ホワイトフィルムタイプFPCB

FPC設計パラメータ

主な技術パラメータ:

1.サイズ 寸法:

精密FPC:最大サイズは240X500mm（限界250X500mm）、最小サイズに制限なし。ロール材基板:最大幅240mm、最大長100メートル。

2.基板の 層数 単層基板構造はシンプルで、一般的に産業用制御、電子機器などの比較的シンプルな回路分野で使用されます。

• 単層FPCと比較して、両面基板は2層の銅箔を持ち、ビアが増加し、導電経路が形成されます。一般的に携帯電話、自動車計器などの製品に使用されます。
• 3.ソルダ

マスクの色 FPCのソルダマスクの色は、黄色、黒、白です。黄色を推奨します。黄色フィルムは、様々なケーブル製品など、ほとんどの製品に適しています。黒色フィルムは、自動車、携帯電話、LEDディスプレイなどのハイエンドまたは光吸収製品に一般的に使用されます。白色フィルムは、黄色フィルムに加えて白色コーティング層があり、照明器具、LEDディスプレイ、医療美容製品などの反射が必要な製品にしばしば使用されます。

4.銅箔厚さ

精密FPC単層基板のオプションには、18um（0.5oz）と35um（1oz）があります。

• 精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
• 一般FPC単層基板は、18um/25um/35um（1oz）/50umから選択できます。
• 一般FPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。
• 5.最小線幅/線間隔

通常の状況下では、線幅/線間隔が小さいほど、難易度が高くなり、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。

サービスプロセス

1.コンサルティング

FPCフレキシブル回路基板の設計および研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発を提供し、関連する技術サポートを提供します。

2.見積もり

同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりを提供し、お客様のコストを大幅に削減します。

3.専門性

当社は、ドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4.設計

お客様にソリューションを提供し、多数の国際システム認証を完了します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼板のワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成およびカスタマイズサービスを専門としています。当社には、例えば、フレキシブル回路基板両面サンプルが5〜7日で完了する迅速生産ラインがあります。
