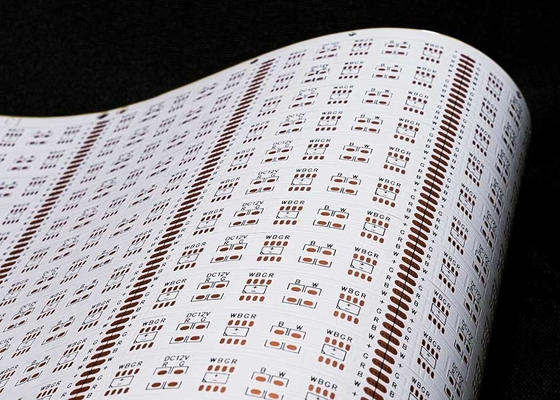

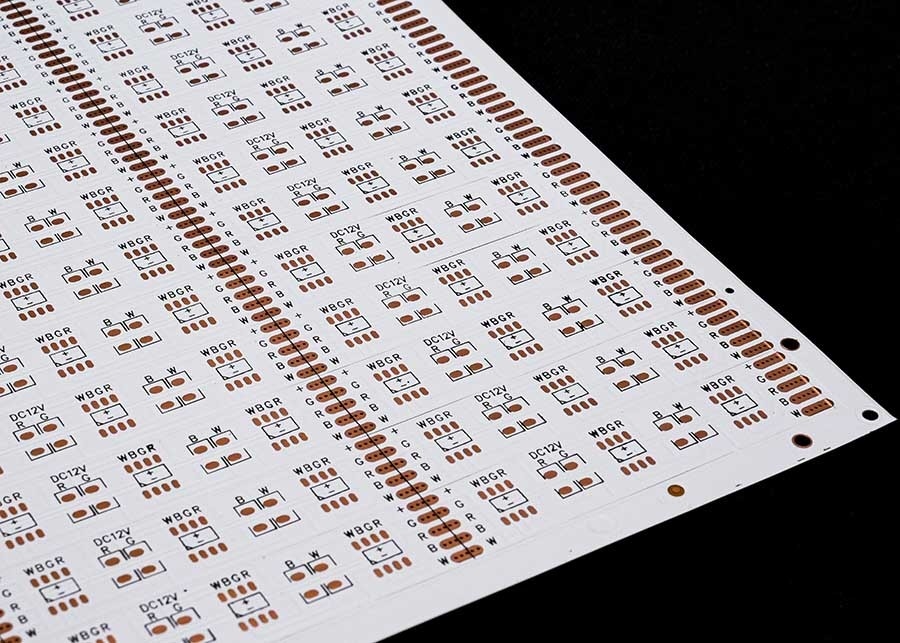

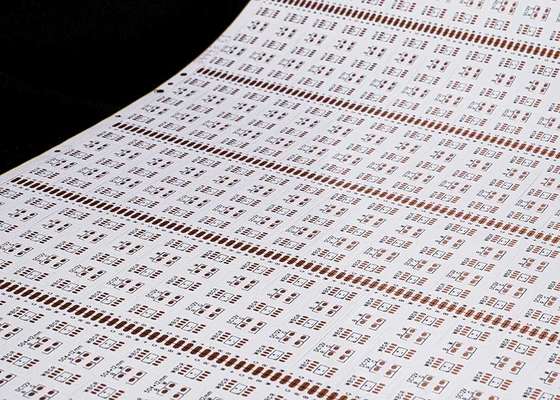

5050 両面LEDテープフレキシブル基板 黒文字 OSP 24V LED基板

製品説明:

製品モデル:HQ34443
製品名: フレキシブルLEDテープ基板
製品の特徴: 両面基板、両面ホワイトフィルム、黒文字、OSP、酸化防止

製品仕様:5050、30個/枚、サイズ:12*504mm、24V両面基板 ホワイトフィルム FPCB

FPC設計パラメータ

主な技術パラメータ:

1. サイズ 寸法:

高精度FPC: 最大サイズは240X500mm (限界250X500mm)、最小サイズに制限はありません。ロール材基板: 最大幅240mm、最大長100メートル。

2. 基板の層数 単層基板構造はシンプルで、一般的に産業用制御、電子機器などの比較的シンプルな回路分野で使用されます。 片面FPCと比較して、両面基板は2層の銅箔、増加したビア、形成された導電パスを備えています。一般的に携帯電話、自動車計器などの製品に使用されます。

• 3. ソルダーマスクの色
• FPCのソルダーマスクの色は、黄色、黒、白です。黄色を推奨します。黄色フィルムは、様々なケーブル製品など、ほとんどの製品に適しています。黒色フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品に一般的に使用されます。白色フィルムは、黄色フィルムに加えて白色コーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品にしばしば使用されます。

4. 銅箔厚さ 高精度FPC単層基板のオプションには、18um (0.5oz) と 35um (1oz) があります。

高精度FPC両面基板は、12um (0.33oz)、18um (0.5oz)、35um (1oz) から選択できます。

一般FPC単層基板は、18um/25um/35um (1oz)/50um を選択できます。

• 一般FPC両面基板は、18-25um、25-25um、35-35um、または35-70um から選択できます。
• 5. 最小線幅/線間隔
• 通常の状況では、線幅/線間隔が小さいほど難易度が高くなり、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。
• サービスプロセス

1. コンサルティング

16年間FPCフレキシブル基板の設計と研究開発製造に注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発を提供し、関連する技術サポートを提供します。

2. 見積もり

同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりを提供し、お客様のコストを大幅に削減します。

3. プロフェッショナリズム

当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くの面積をカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4. 設計

お客様にソリューションを提供し、複数の国際システム認証を最終決定します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼板のワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5. サンプル作成

当社はFPCサンプル作成とカスタマイズサービスを専門としています。当社には、例えば、フレキシブル基板両面基板のサンプルが5〜7日以内に完成する、迅速生産ラインがあります。

証明書と栄誉

ご注意:

このサイト上のすべての写真は本物です。照明、撮影角度、ディスプレイ解像度の変更により、表示される画像に程度の差がある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロフェッショナルな回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成とカスタマイズサービスを専門としています。当社の製品にご興味がある場合は、お客様の要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供いたします。

オンラインまたはEメールでお問い合わせください。

専門の営業チームが1対1のサービスを提供いたします。

お時間をいただきありがとうございます。
