製品モデル:HQ30046

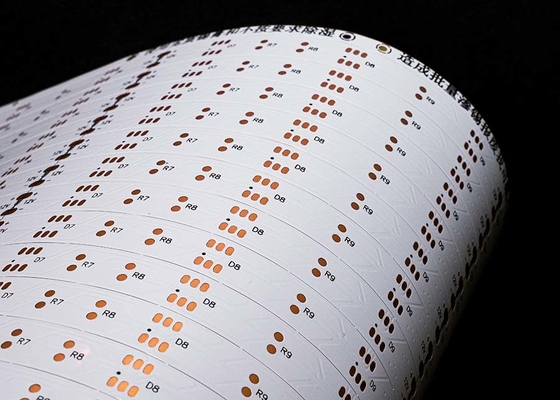

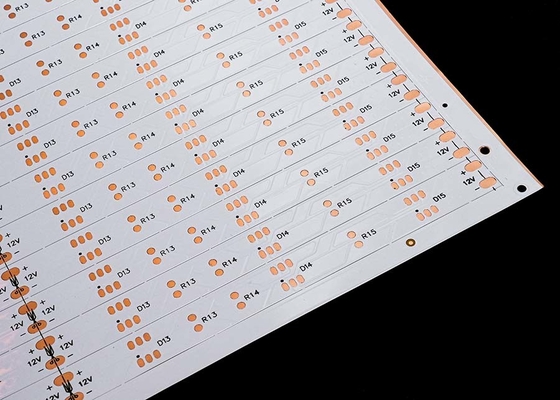

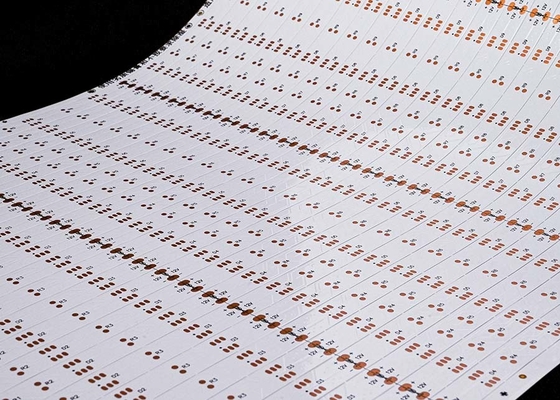

製品名: フレキシブルLEDストリップ回路基板

製品の特徴: 両面基板、両面ホワイトフィルム、ブラック文字、OSP酸化防止剤

製品仕様: 5050 15ライトビート/個、サイズ:10*503mm、12V両面基板 ホワイトフィルム FPCB

主な技術パラメータ:

1.寸法について:

精密FPC: 最大サイズは240X500mm (限界250X500mm)、最小サイズに制限はありません。ロール材基板: 最大幅240、最大長100メートル。

2.基板の層数

• 単層基板構造はシンプルで、一般的に産業用制御、電子機器、比較的シンプルな回路を持つその他の分野で使用されます。
• 単層FPCと比較して、両面基板は2層の銅箔、増加したビア、形成された導電パスを備えています。一般的に携帯電話、自動車用計器、その他の製品に使用されます。

3.ソルダマスクの色

FPCのソルダマスクの色は、黄色、黒、白です。黄色を推奨します。黄色フィルムは、様々なケーブル製品など、ほとんどの製品に適しています。黒色フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白色フィルムは、黄色フィルムと比較して追加の白色コーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4.銅箔厚さ

• 精密FPC単層基板のオプションには、18um (0.5oz) と 35um (1oz) があります。
• 精密FPC両面基板は、12um (0.33oz)、18um (0.5oz)、35um (1oz) から選択できます。
• 一般的なFPC単層基板は、18um/25um/35um (1oz)/50um を選択できます。
• 一般的なFPC両面基板は、18-25um、25-25um、35-35um、または 35-70um から選択できます。

5.最小線幅/線間隔

通常の状況では、線幅/線間隔が小さいほど難易度が高くなり、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。

1.コンサルティング

16年間FPCフレキシブル回路基板の設計と研究開発製造に注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発を提供し、関連する技術サポートを提供します。

2.見積もり

同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりにより、お客様のコストを大幅に節約します。

3.専門性

当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4.設計

お客様にソリューションを提供し、複数の国際システム認証を確定します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼板のワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成とカスタマイズサービスを専門としています。当社には迅速な生産ラインがあります。例えば、フレキシブル回路基板のデュアルパネルサンプルは5〜7日以内に完了できます。

ご注意:

このサイト上のすべての写真は実物です。照明とディスプレイ解像度の変更により、表示される画像にはある程度の色の違いがある場合があります。GongDong HongQiは中国で16年の歴史を持つプロフェッショナルな回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成とカスタマイズサービスを専門としています。当社の製品にご興味がある場合は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。

オンラインまたはEメールでお問い合わせください。専門の営業チームが1対1のサービスを提供します。お時間をいただきありがとうございます。
