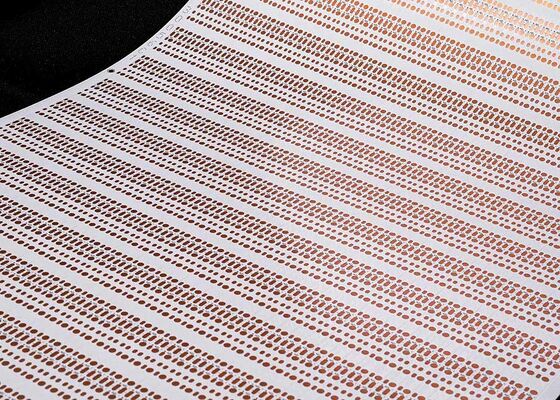

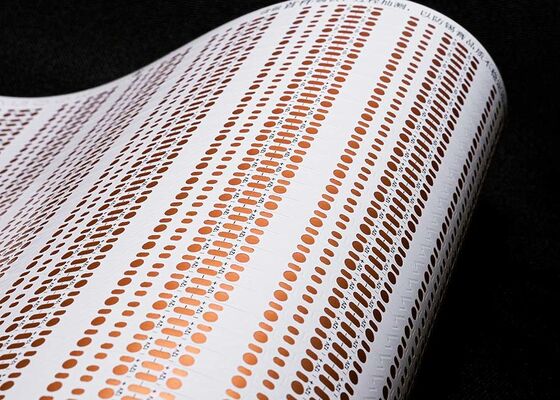

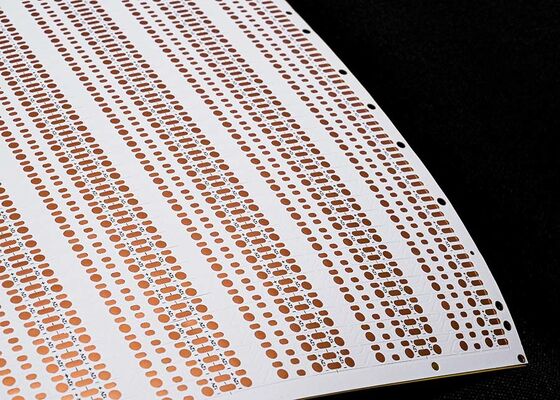

2835フレキシブルLEDストリップ回路基板 60LEDビーズダブルサイドFPCB

製品説明:

製品モデル:HQ30056
製品名: フレキシブルLEDストリップ回路基板
製品の特徴: ダブルレイヤーボード、両面ホワイトフィルム、ブラック文字、OSP酸化防止

製品仕様:2835、60LEDビーズ/個、サイズ: 5*503mm、12V両面ボード、ホワイトフィルムFPCB

FPC設計パラメータ

主な技術パラメータ:

1.サイズ 寸法:

精密FPC: 最大サイズは240X500mm (限界250X500mm)、最小サイズに制限はありません。ロール材ボード: 最大幅240mm、最大長100メートル。

2.基板の 層数 単層基板構造はシンプルで、一般的に産業用制御、電子機器、比較的シンプルな回路の分野で使用されます。

• 片面FPCと比較して、両面ボードは2層の銅箔、増加したビア、形成された導電経路を備えています。一般的に携帯電話、自動車計器などの製品に使用されます。
• 3.ソルダ

ーマスクの色 FPCのソルダースクリーン印刷の色は、黄色、黒、白です。黄色を推奨します。黄色いフィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒いフィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白いフィルムは、黄色いフィルムと比較して追加の白いコーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4.銅箔厚さ

精密FPC単板オプションには、18um (0.5oz) と 35um (1oz) が含まれます。

• 精密FPC両面ボードは、12um (0.33oz)、18um (0.5oz)、35um (1oz) から選択できます。
• 一般的なFPC単板は、18um/25um/35um (1oz)/50um を選択できます。
• 一般的なFPC両面ボードは、18-25um、25-25um、35-35um、または 35-70um から選択できます。
• 5.最小線幅/線間隔

通常の状況では、小さいほど難易度が高く、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。

サービスプロセス

1.コンサルティング

FPCフレキシブル回路基板の設計と研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発、および関連技術サポートを提供します。

2.見積もり

同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりを提供し、お客様のコストを大幅に削減します。

3.専門性

当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4.設計

お客様にソリューションを提供し、多数の国際システム認証を最終決定します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼板のワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成とカスタマイズサービスを専門としています。当社には、例えば、フレキシブル回路基板両面サンプルが5〜7日以内に完了する、迅速な生産ラインがあります。

証明書と栄誉

ご注意:

このサイトのすべての写真は本物です。照明、撮影角度、ディスプレイ解像度の変更により、表示される画像に一定程度の色収差がある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロフェッショナルな回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成とカスタマイズサービスを専門としています。当社の製品にご興味がある場合は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。

オンラインまたはEメールでお問い合わせください。

専門の営業チームが1対1のサービスを提供します。お時間をいただきありがとうございます。
