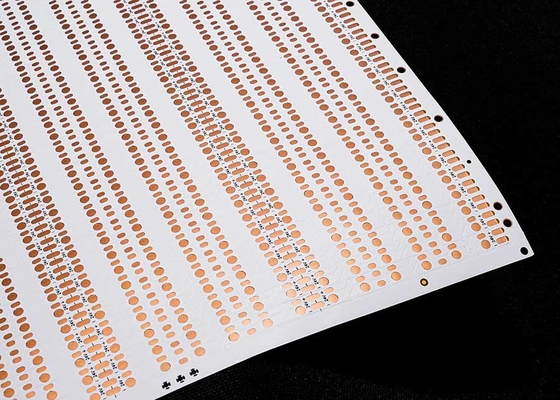

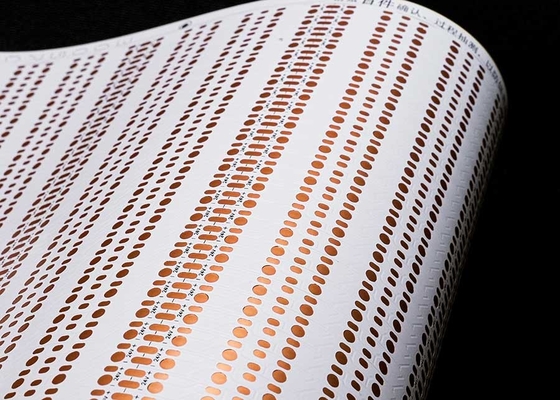

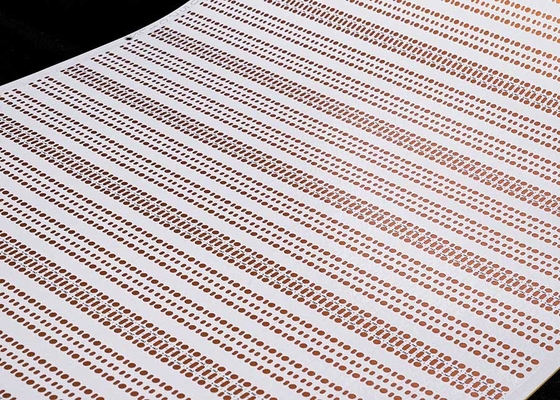

FPCB 2835 フレキシブルLEDストリップ回路基板 60LEDライトビーズ 両面回路基板

製品説明:

製品モデル:HQ30057
製品名: フレキシブルLEDストリップ回路基板
製品の特徴: 両面白フィルム 黒文字 OSP防錆処理

製品仕様:2835、60LEDライトビーズ/PCS、サイズ: 5*503mm、12V両面基板 白フィルムFPCB

FPC設計パラメータ

主な技術パラメータ:

1.寸法: 精密FPC: 最大サイズは240X500mm（制限250X500mm）、最小サイズに制限はありません。ロール材基板: 最大幅240mm、最大長100メートル。

2. 基板の層数

単層基板構造はシンプルで、一般的に産業制御、電子機器、その他の比較的シンプルな回路で使用されます。 単層FPCと比較して、両面基板は2層の銅箔を持ち、ビアが増加し、導電パスが形成されます。一般的に携帯電話、自動車計器などの製品に使用されます。 3. はんだ

• マスクの色
• FPCのはんだマスクの色は、黄色、黒、白です。黄色をお勧めします。黄色フィルムは、さまざまなケーブル製品など、大多数の製品に適しています。黒色フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白色フィルムは、黄色フィルムと比較して追加の白色コーティングがあり、照明器具、LEDディスプレイ、美容医療製品など、反射を必要とする製品でよく使用されます。

4. 銅箔の厚さ 精密FPC単層パネルのオプションには、18um（0.5oz）と35um（1oz）があります。

精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。

通常FPC単層パネルは、18um/25um/35um（1oz）/50umを選択できます。

• 通常FPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。
• 5. 最小線幅/線間隔
• 通常、困難度が低いほど不良率が高くなるため、少なくとも3milの使用をお勧めします。
• サービスプロセス

1.コンサルティング

FPCフレキシブル回路基板の設計と研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図面、新製品の開発を提供し、関連する技術サポートを提供します。

2.オファー

同種の技術、材料、高度な技術のサンプルまたはバッチの見積もり、価格の譲歩により、お客様のコストを大幅に削減します。

3.専門性

当社は、ドイツ、日本、台湾などの地域の高度な設備と生産技術、専門的な生産、規模を持っています。当社の工場は、約20,000平方メートルの面積をカバーし、800人以上の従業員と50人の上級技術幹部がいます。

4.設計

お客様にソリューションを提供し、多くの国際システム認証を最終決定し、基板製造、配線、原理設計、金型、パッチ、プラグイン、およびオープン鋼メッシュのワンストップサービスを提供できます。16年間の専門的および技術的レベルの蓄積は、お客様の選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成とカスタマイズサービスを専門としており、会社には迅速な生産ラインがあります。たとえば、フレキシブル回路基板両面サンプルの作成は5〜7日以内に完了できます。

証明書と栄誉

ご注意:

このサイトのすべての写真は本物です。照明、撮影角度、およびディスプレイ解像度の変更により、表示される画像にはある程度の色のずれがある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロの回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成とカスタマイズサービスを専門としています。 当社の製品にご興味のある方は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。

オンラインまたはEメールでお問い合わせください。

専門の営業チームがお客様に1対1のサービスを提供します。

お時間をいただきありがとうございます。
