製品モデル: HQ30130
製品名: フレキシブルLEDストリップ回路基板
製品の特徴: ダブルレイヤーボード、両面ホワイトフィルム、ブラック文字、OSP酸化防止剤

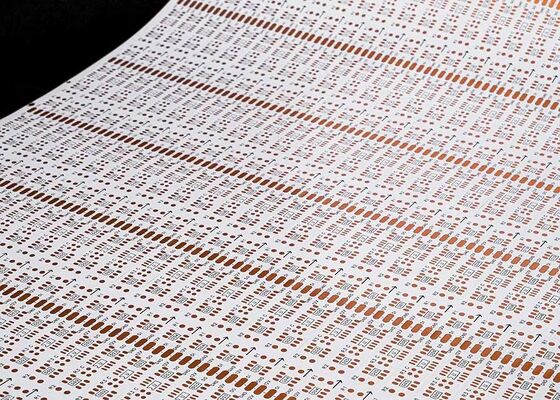

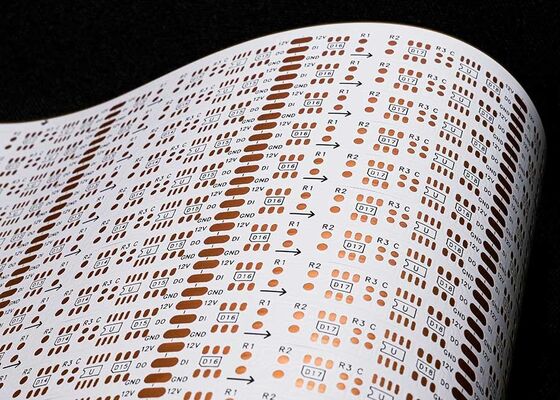

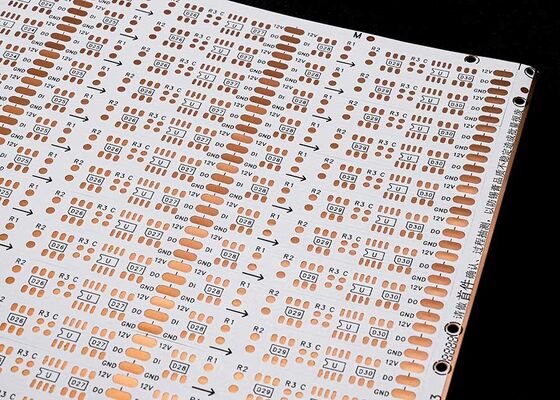

製品仕様:5050 LEDストリップフレキシブル回路基板、1ピースあたり30個のライトビート、サイズ: 9.5*503.5mm、12V両面ボードホワイトフィルムFPCB

主な技術パラメータ:

精密FPC: 最大サイズは240X500mm（制限250X500mm）、最小サイズに制限はありません。ロール材ボード: 最大幅240mm、最大長100メートル。

• 単層基板構造はシンプルで、一般的に産業用制御、電子機器などの比較的シンプルな回路分野で使用されます。
• 単層FPCと比較して、両面ボードは2層の銅箔、増加したビア、形成された導電パスを備えています。一般的に携帯電話、自動車用計器などの製品に使用されます。

FPCのソルダーマスクの色は、黄色、黒、白です。黄色を推奨します。黄色フィルムは、様々なケーブル製品など、ほとんどの製品に適しています。黒フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白フィルムは、黄色フィルムと比較して追加の白いコーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

• 精密FPC単層基板のオプションには、18um（0.5oz）と35um（1oz）があります。
• 精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
• 一般的なFPC単層基板は、18um/25um/35um（1oz）/50umから選択できます。
• 一般的なFPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。

通常の状況下では、小さいほど難易度が高く、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。

1. コンサルティング

   16年間FPCフレキシブル回路基板の設計、研究開発、製造に注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発、および関連技術サポートを提供します。

2. 見積もり

   同タイプの技術、材料、先進技術のサンプルまたはバッチ見積もり、価格優遇、お客様のコストを大幅に節約します。

3. 専門性

   当社は、ドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くの面積をカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4. 設計

   お客様にソリューションを提供し、複数の国際システム認証を最終決定します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼メッシュのワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5. サンプル作成

   当社はFPCサンプル作成およびカスタマイズサービスを専門としています。当社には、フレキシブル回路基板両面基板サンプルが5〜7日以内に完了するなどの、迅速な生産ラインがあります。

このサイト上のすべての写真は実物です。照明やディスプレイ解像度の変更により、表示される画像に一定程度の色の違いがある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロの回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品にご興味がある場合は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供いたします。

オンラインまたはEメールでお問い合わせください。専門の営業チームが1対1のサービスを提供いたします。お時間をいただきありがとうございます。
