2835 LEDストリップ フレキシブル回路基板、両面基板と5V両面ホワイトフィルム

製品の説明:

製品モデル:HQ30140

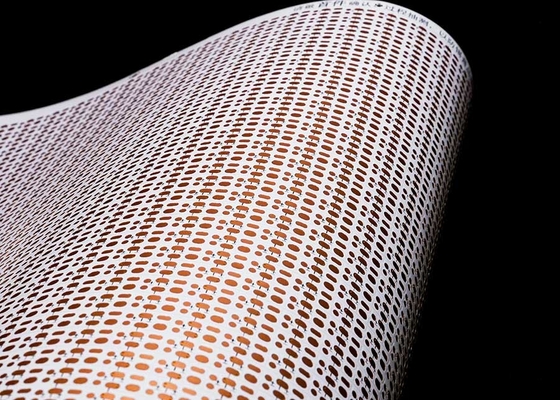

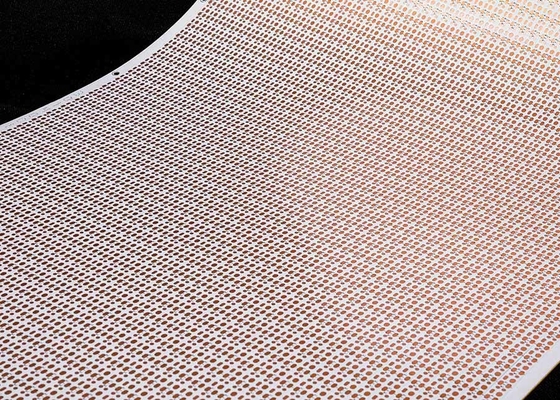

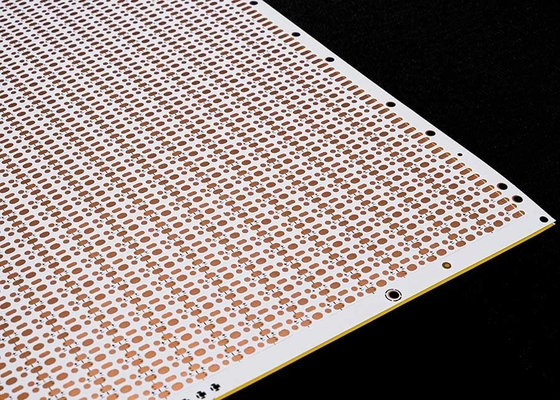

製品名: フレキシブルLEDストリップ回路基板
製品の特徴:2835-60leds/PCS-5*503-5V

 両面基板、両面ホワイトフィルム ブラック文字 OSP酸化防止剤

製品仕様:2835LEDストリップ フレキシブル回路基板、60 個のライトビート/個、サイズ:5*503mm、5V両面基板ホワイトフィルムFPCB

FPC設計パラメータ

主な技術パラメータ:

1.について 寸法:

精密FPC: 最大サイズは240X500mm (制限250X500mm)、最小サイズに制限はありません。 ロール材基板: 最大幅240mm、最大長100メートル。

2. 数 の 基板上の層

• 単層基板構造はシンプルで、一般的に産業用制御、電子機器、その他の比較的シンプルな回路の分野で使用されます。
• 単層FPCと比較して、両面基板は2層の銅箔を持ち、ビアが増加し、導電パスが形成されています。 一般的に携帯電話、自動車計器などの製品に使用されます。

3. はんだ マスクの色

FPCのはんだマスクの色は、黄色、黒、白です。 黄色を使用することをお勧めします。黄色フィルムは、さまざまなケーブル製品など、大多数の製品に適しています。 黒色フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。 白色フィルムは、黄色フィルムと比較して追加の白色コーティングがあり、照明器具、LEDディスプレイ、医療美容製品など、反射を必要とする製品でよく使用されます。

4. 銅箔の厚さ

• 精密FPCシングルパネルのオプションには、18um (0.5oz) と35um (1oz) があります。
• 精密FPC両面基板は、12um (0.33oz)、18um (0.5oz)、35um (1oz) から選択できます。
• 通常のFPCシングルパネルは、18um/25um/35um (1oz)/50umを選択できます。
• 通常のFPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。

5. 最小線幅/線間隔

通常、難易度が低いほど不良率が高くなるため、少なくとも3milを使用することをお勧めします。

サービスプロセス

1.コンサルティング

FPCフレキシブル回路基板の設計と研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図面、新製品の開発、関連技術サポートを提供します。

2.オファー

同種の技術、材料、高度な技術のサンプルまたはバッチの見積もり、価格の譲歩、お客様のコストを大幅に削減します。

3.専門性

当社は、ドイツ、日本、台湾などの地域の高度な設備と生産技術、専門的な生産、規模を持っています。 当社の工場は、約20,000平方メートルの面積をカバーし、800人以上の従業員と50人の上級技術幹部がいます。

4.設計

お客様にソリューションを提供し、多くの国際システム認証を最終決定し、基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼メッシュのワンストップサービスを提供できます。16年間の専門的および技術的レベルの蓄積は、お客様の選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成とカスタマイズサービスを専門としており、同社には迅速な生産ラインがあります。たとえば、フレキシブル回路基板両面サンプルは5〜7日以内に完了できます。

証明書と栄誉

ご注意ください:

このサイトのすべての写真は本物です。 照明、撮影角度、ディスプレイ解像度の変更により、表示される画像にはある程度の色のずれがある場合があります。 GongDong HongQiは、中国で16年の歴史を持つプロの回路基板メーカーです。 当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成とカスタマイズサービスを専門としています。 当社の製品にご興味のある方は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。

オンラインまたはEメールでお問い合わせください。 専門の販売チームが1対1のサービスを提供します。お時間をいただきありがとうございます。
