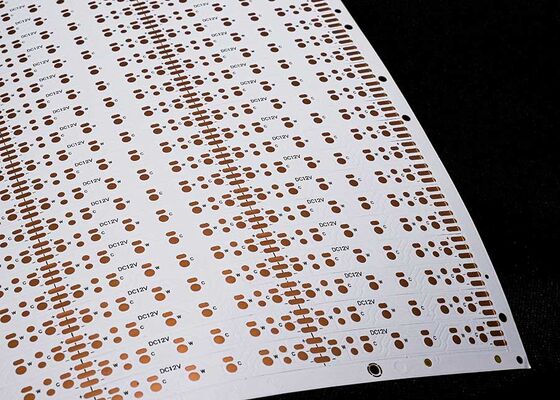

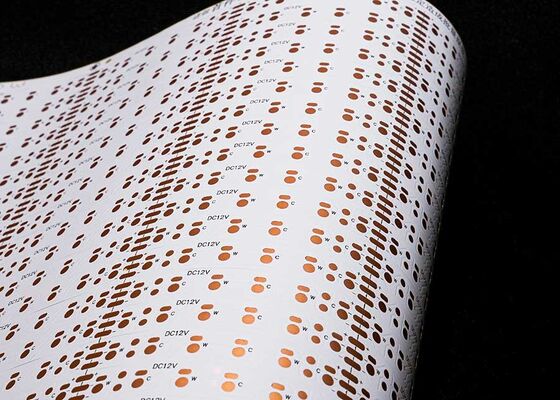

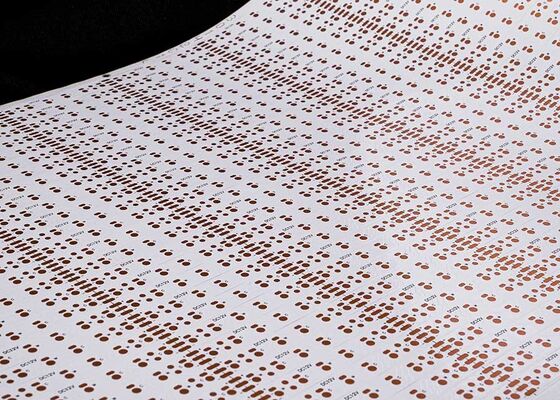

カスタムサイズLEDストリップフレキシブル回路基板 LED照明 12V 24V FPCB対応

製品説明:

製品モデル:HQ30142

製品名: フレキシブルLEDストリップ回路基板

製品の特徴: 両面ホワイトフィルム付き二層基板 黒文字 OSP酸化防止

製品仕様:2835LEDストリップフレキシブル回路基板、60個あたりのライトビート、サイズ:8*503mm、12V両面基板ホワイトフィルムFPCB

FPC設計パラメータ

主な技術パラメータ:

1.について 寸法:

精密FPC: 最大サイズは240X500mm (制限250X500mm)、最小サイズに制限はありません。ロール材基板: 最大幅240、最大長100メートル。

2.基板の層数 単層基板構造はシンプルで、一般的に産業用制御、電子機器、比較的シンプルな回路を持つその他の分野で使用されます。 片面FPCと比較して、両面基板は2層の銅箔、増加したビア、形成された導電パスを備えています。一般的に携帯電話、自動車用計器、その他の製品で使用されます。

• 3.ソルダマスクの色
• FPCのソルダマスクの色は黄色、黒、白です。黄色を推奨します。黄色フィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒色フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白色フィルムは、黄色フィルムと比較して追加の白色コーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4.銅箔厚さ 精密FPC単層基板のオプションには、18um (0.5oz) と 35um (1oz) があります。

精密FPC両面基板は、12um (0.33oz)、18um (0.5oz)、35um (1oz) から選択できます。

一般的なFPC単層基板は、18um/25um/35um (1oz)/50um を選択できます。

• 一般的なFPC両面基板は、18-25um、25-25um、35-35um、または 35-70um から選択できます。
• 5.最小線幅/線間隔
• 通常の状況では、小さいほど難易度が高く、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。
• サービスプロセス

1.コンサルティング

FPCフレキシブル回路基板の設計と研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発を提供し、関連する技術サポートを提供します。

2.見積もり

1. 同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりを提供し、お客様のコストを大幅に節約します。

   3.専門性

2. 当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くの面積をカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

   4.設計

3. お客様にソリューションを提供し、多数の国際システム認証を最終決定します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼メッシュのワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

   5.サンプル作成

4. 当社はFPCサンプル作成とカスタマイズサービスを専門としています。当社には迅速な生産ラインがあります。例えば、フレキシブル回路基板両面基板のサンプルは5〜7日以内に完成できます。

   証明書と栄誉

5. ご注意:

   このサイト上のすべての写真は本物です。照明とディスプレイ解像度の変更により、表示される画像にはある程度の色の収差がある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロの回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成とカスタマイズサービスを専門としています。当社の製品に興味がある場合は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。

オンラインまたはEメールでお問い合わせください。専門の営業チームが1対1のサービスを提供します。お時間をいただきありがとうございます。
