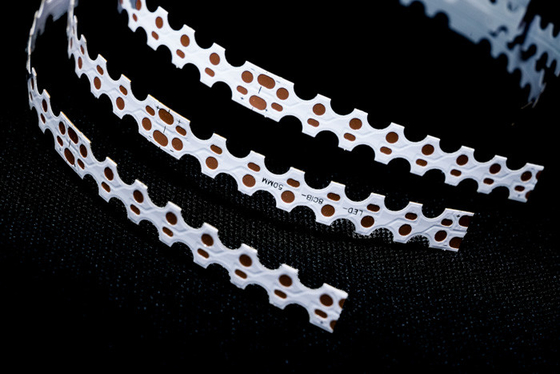

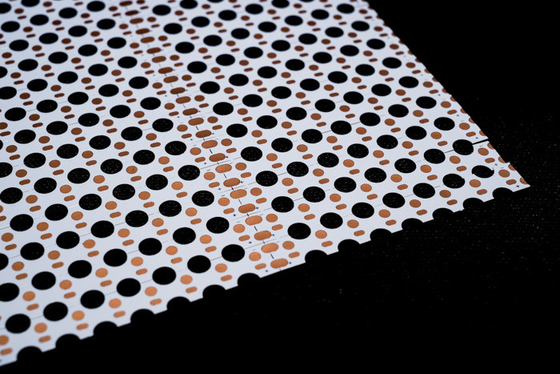

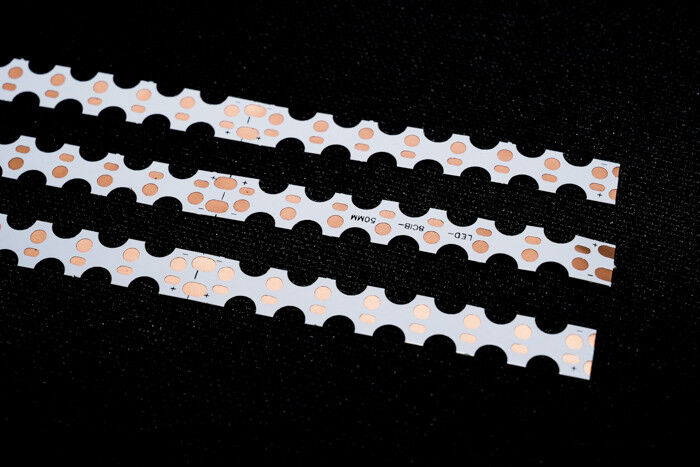

カスタマイズ可能な両面フレキシブルPCB LEDストリップS型ランプFPC（ホワイトボード付き）

製品説明:

製品モデル:HQ008
製品名: S型ランプFPC
製品の特徴: 二層基板、両面フィルムコーティング、ホワイトボード、黒文字、OSP酸化防止

製品仕様:

1.お客様のニーズに合わせて、異なる材料厚さとプロセス要件のS型ランプFPC  およびその他のLEDフレキシブル回路基板（片面および両面）をカスタマイズします。

2.優れた柔軟性と曲げ耐性

工場には専門の曲げ試験機があり、各バッチの材料は

量産前に数万回の曲げ試験を経て出荷されます。

FPC設計パラメータ

主な技術パラメータ:

1.について 寸法:

精密FPC：最大サイズは240X500mm（限界250X500mm）、最小サイズに制限はありません。ロール材ボード：最大幅240mm、最大長100メートル。

2.基板上の 層数 単層基板構造はシンプルで、一般的に産業用制御、電子機器、その他の比較的シンプルな回路分野で使用されます。

• 単層FPCと比較して、両面基板は2層の銅箔、増加したビア、形成された導電パスを備えています。一般的に携帯電話、自動車計器などの製品に使用されます。
• 3.ソルダ

ーマスクの色 FPCのソルダースクリーン印刷の色は、黄色、黒、白です。黄色を推奨します。黄色フィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒色フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白色フィルムは、黄色フィルムに加えて白色コーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4.銅箔厚さ

精密FPC単板オプションには、18um（0.5oz）および35um（1oz）があります。

• 精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
• 普通FPC単板は、18um/25um/35um（1oz）/50umから選択できます。
• 普通FPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。
• 5.最小線幅/線間隔

通常の状況では、小さいほど難易度が高く、欠陥率が高くなります。一般的に、少なくとも3milの使用が推奨されます。

サービスプロセス

1.コンサルティング

16年間FPCフレキシブル回路基板の設計と研究開発製造に注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発、および関連技術サポートを提供します。

2.見積もり

同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりを提供し、お客様のコストを大幅に削減します。

3.専門性

当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4.設計

お客様にソリューションを提供し、複数の国際システム認証を完了します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼メッシュのワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成およびカスタマイズサービスを専門としています。当社には、例えば、フレキシブル回路基板両面サンプルが5〜7日以内に完了する迅速生産ラインがあります。

証明書と栄誉

ご注意:

このサイト上のすべての写真は実際のものです。照明、撮影角度、ディスプレイ解像度の変更により、表示される画像に一定程度の色収差が生じる場合があります。GongDong HongQiは、中国で16年の歴史を持つプロフェッショナルな回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品にご興味がある場合は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。

オンラインまたはEメールでお問い合わせください。

専門の営業チームが1対1のサービスを提供します。お時間をいただきありがとうございます。
