LEDランプ FPC印刷回路板組 LEDサポートのためのカスタマイズされたサービス

製品説明:
製品モデル:HQ037

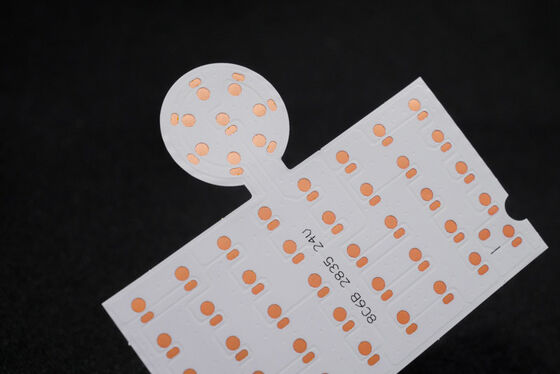

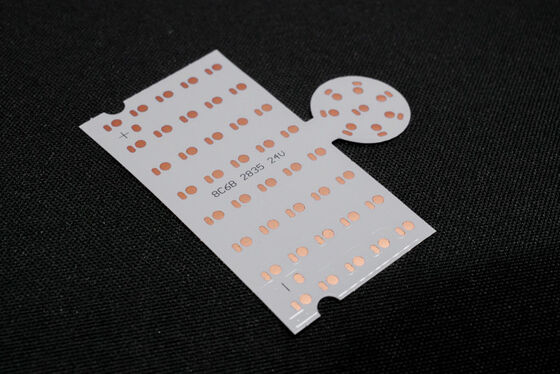

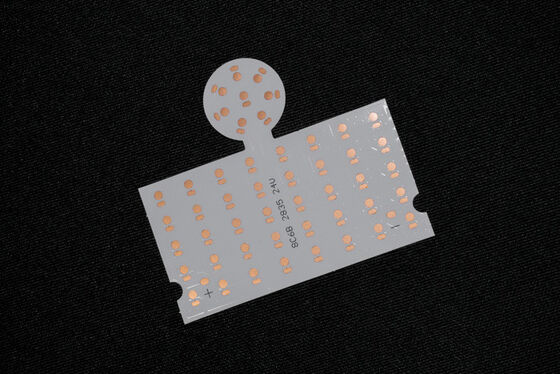

製品名:LEDランプ FPC
製品の特徴: 双層回路板,双面の白いフィルム,白い文字,OSP抗酸化剤

製品仕様:
1柔軟なPCBとFPCメーカーです,あなたのニーズに応じて,異なる材料厚さとプロセス要件をカスタマイズ LEDライトストライプFPC,精密FPC,色彩豊かなLEDストライプ FPCと他のLED柔軟回路ボード双面型と多層型
2. 柔軟性と屈曲抵抗が良い
工場は,プロの屈曲テストを持っています 材料の各バッチを介して
質の確保のために 量産前には 何万もの 折りたたみのテストが行われます

FPC設計パラメータ

主な技術パラメータ:

1. サイズについて:
   精度FPC:最大サイズは240X500mm (限度250X500mm),最小サイズは制限がありません.ロール材料ボード:最大幅240.最大長さ100メートル.

2. 板の層数

   • 単層ボード構造はシンプルで,一般的に工業制御,電子機器,および比較的単純な回路を持つ他の分野で使用されます.
   • 単層FPCと比較して,双面板には2層の銅葉片,増強バイアス,形成された伝導経路があります.自動車機器その他の製品.

3. 溶接マスクの色

   • FPCの溶接マスクの色は黄色,黒,白です.黄色を使用することを提案します.黄色フィルムは様々なケーブル製品などのほとんどの製品に適しています.黒いフィルムは,高級品や光吸収製品に一般的に使用されます白いフィルムは黄色いフィルムに比べて白いコーティングの層を余分に有し,反射を必要とする製品に使用されることが多い.照明装置などLEDディスプレイ 医療用美容製品など

4. 銅の薄膜の厚さ

   • 精密FPC単パネルオプションには18um (0.5oz) と35um (1oz) が含まれます.
   • 精密FPC二層ボードは12um (0.33oz),18um (0.5oz),および35um (1oz) から選択できます.
   • 通常のFPC単板は18um/25um/35um (1oz)/50umを選択できます.
   • 普通のFPC二層板は18-25mm,25-25mm,35-35mm,または35-70mmから選択できます.

5. 最小ライン幅/ライン間隔
   通常の場合,難易度は小さいほど,欠陥率は高く,一般的に少なくとも3mlを使用することが推奨されます.

サービスプロセス

1. コンサルティング
   柔軟な回路板の設計と研究開発製造に 16年集中し,顧客に個別化されたソリューション,設計図,新しい製品の開発と関連技術支援.

2. 申し出
   同じタイプの技術,材料,先進技術,価格の譲歩,コストを節約するために非常に顧客のためにサンプルまたはバッチの報定.

3. 職業
   ドイツ,日本,台湾などの先進機器と生産技術,プロフェッショナルな生産,スケールがあります. 私たちの工場は,ほぼ2万平方メートルの面積をカバーします.800人以上の従業員と50人の上級技術幹部.

4. デザイン
   顧客にソリューションを提供して,いくつかの国際的なシステム認証を完了します. 基板の生産,配線,原則設計,模具,パッチ,プラグイン・オープン・スチール・メッシュ・ワンストップサービス16年の専門的な技術的なレベル 雨,あなたの選択と信頼に値する.

5. サンプル作成
   私たちはFPCサンプル制作とカスタマイズサービスに特化した企業です. 柔軟な回路板のダブルパネルサンプルは5~7日以内に完了できます.

証明書 と 栄誉

注意してください:
このサイトにある写真は全て本物です.照明の変化やディスプレイ解像度の変化により,ご覧の画像にはある程度の色差がある可能性があります.GongDong HongQiは,中国の歴史の16年のプロの回路板メーカーです. 私たちの製品は毎年更新され,アップグレードされています. 我々は,FPCサンプル制作とカスタマイズサービスのあらゆる種類を専門です.ご要望を教えてください.,プロのソリューション,基板の生産,配線,原則設計,模具,パッチ,プラグイン,および他のワンストップサービスを提供するのに役立ちます.
オンラインまたはEメールでご連絡ください. 専門的な販売チームから1対1のサービスを提供します. ご時間をありがとうございました.
