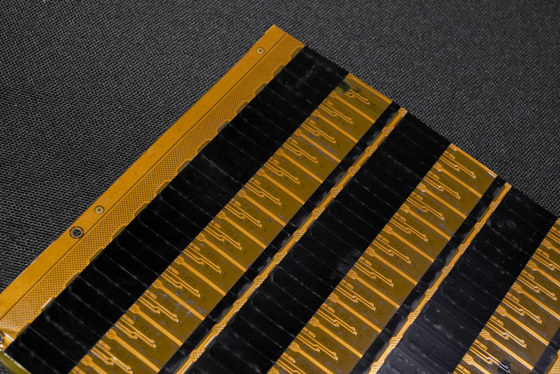

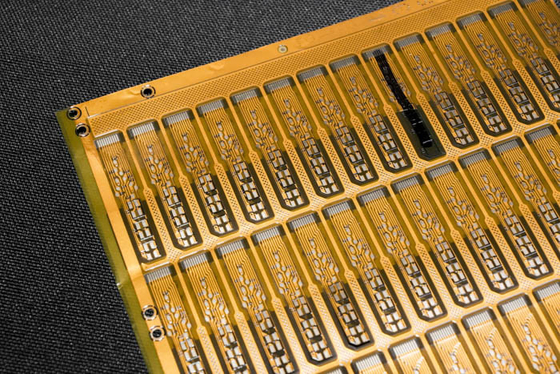

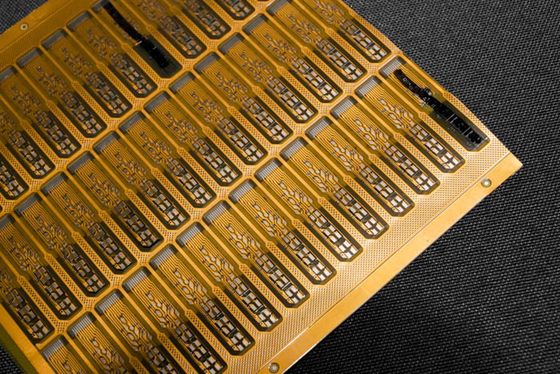

電子プリント基板プリント基板アセンブリ、両面イエローフィルム付き

製品の説明:

製品モデル:HQ044
製品名: 精密FPC
製品の特徴: 両面回路基板、両面イエロー フィルム、白文字、 表面金メッキ

製品仕様:

1.お客様のニーズに合わせて、さまざまな材料の厚さとプロセス要件をカスタマイズする、フレキシブルPCBおよびFPCメーカーです。 LEDライトストリップFPC、精密FPC、カラフルなLEDストリップFPC およびその他の LEDフレキシブル回路基板（片面、両面、多層）

2.優れた柔軟性と曲げに対する耐性

工場には専門の曲げ試験機があり、各バッチの材料は、

大量生産前に数万回の曲げ試験を行い、製品の 品質を保証しています。

FPC設計パラメータ

主な技術パラメータ:

1.約 寸法:

精密FPC：最大サイズは240X500mm（制限250X500mm）、最小サイズに制限はありません。ロール材料ボード：最大幅240mm、最大長100メートル。

2.数 の 基板上の層

• 単層基板構造はシンプルで、一般的に産業用制御、電子機器、および比較的シンプルな回路を備えたその他の分野で使用されます。
• 単層FPCと比較して、両面基板には2層の銅箔があり、ビアが増加し、導電パスが形成されています。これらは一般的に携帯電話、自動車用計器、その他の製品で使用されます。

3.はんだ マスクの色

FPCのはんだマスクの色は、黄色、黒、白です。黄色を使用することをお勧めします。イエローフィルムは、さまざまなケーブル製品など、大多数の製品に適しています。ブラックフィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。ホワイトフィルムは、イエローフィルムと比較して追加の白いコーティングがあり、照明器具、LEDディスプレイ、医療美容製品など、反射を必要とする製品でよく使用されます。

4.銅箔の厚さ

• 精密FPCシングルパネルのオプションには、18um（0.5oz）と35um（1oz）があります。
• 精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
• 通常のFPCシングルパネルは、18um / 25um / 35um（1oz）/ 50umを選択できます。
• 通常のFPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。

5.最小線幅/線間隔

通常、困難が小さいほど、不良率が高くなるため、少なくとも3milを使用することをお勧めします。

サービスプロセス

1.コンサルティング

FPCフレキシブル回路基板の設計と研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図面、新製品の開発、および関連する技術サポートを提供します。

2.オファー

同じタイプの技術、材料、高度な技術のサンプルまたはバッチの見積もり、価格の譲歩により、お客様のコストを大幅に削減します。

3.専門

当社は、ドイツ、日本、台湾などの地域の高度な設備と生産技術、専門的な生産、規模を持っています。当社の工場は、約20,000平方メートルの面積をカバーし、800人以上の従業員と50人の上級技術幹部がいます。

4.設計

お客様にソリューションを提供し、多くの国際システム認証を最終決定し、基板製造、配線、原理設計、金型、パッチ、プラグイン、およびオープン鋼メッシュワンストップサービスを提供できます。16年間の専門的および技術的レベルの沈殿は、お客様の選択と信頼に値します。

5.サンプル作成

当社は、FPCサンプル作成およびカスタマイズサービスを専門としており、会社には、フレキシブル回路基板両面サンプルを5〜7日以内に完了できる、迅速な生産ラインがあります。

証明書と栄誉

ご注意ください:

このサイトのすべての写真は本物です。照明、撮影角度、および表示解像度の変更により、表示される画像にはある程度の色のずれがある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロの回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。 当社の製品にご興味のある方は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなど、ワンストップサービスを提供します。

オンラインまたはEメールでお問い合わせください。 専門の販売チームが1対1のサービスを提供します。お時間をいただきありがとうございます。
