製品モデル: HQ042

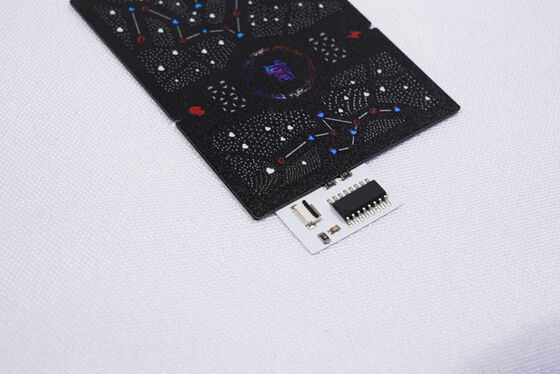

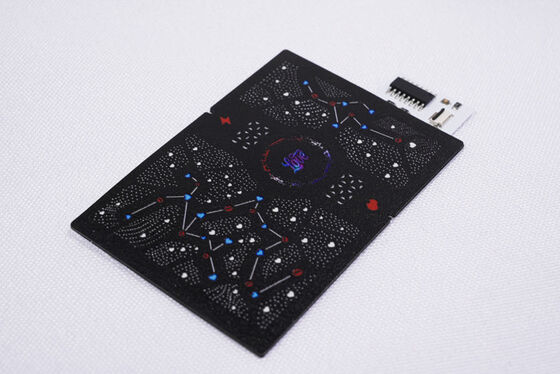

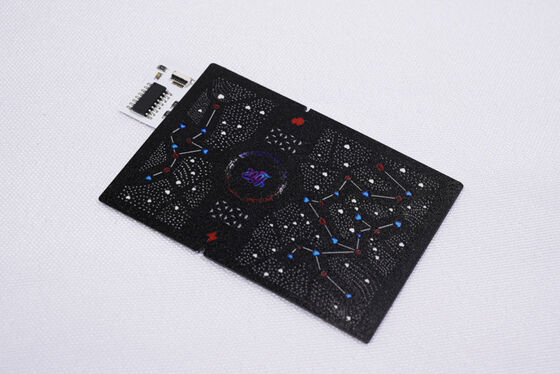

製品名: 精密FPC

製品の特徴: ダブルレイヤー回路基板、両面黒フィルム、黒文字、表面金メッキ

1.当社はフレキシブルPCBおよびFPCメーカーであり、お客様のニーズに応じて、異なる材料厚さとプロセス要件のLEDライトストリップFPC、精密FPC、カラフルLEDストリップFPC、およびその他のLEDフレキシブル回路基板（単層、両面、多層）をカスタマイズします。

2.優れた柔軟性と曲げ耐性

工場には専門の曲げ試験機があり、各バッチの材料は量産前に数万回の曲げ試験を経て、製品の品質を保証します。

主な技術パラメータ:

1.寸法について:

精密FPC: 最大サイズは240X500mm（限界250X500mm）で、最小サイズに制限はありません。ロール材ボード: 最大幅240mm、最大長100メートル。

2.基板の層数

• 単層基板構造はシンプルで、一般的に産業用制御、電子機器、その他の比較的シンプルな回路分野で使用されます。
• 単層FPCと比較して、両面基板は2層の銅箔を持ち、ビアが増加し、導電経路が形成されます。一般的に携帯電話、自動車用計器などの製品に使用されます。

3.ソルダマスクの色

FPCのソルダマスクの色は、黄色、黒、白です。黄色を推奨します。黄色フィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白フィルムは、黄色フィルムと比較して追加の白色コーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4.銅箔厚さ

• 精密FPC単層基板のオプションには、18um（0.5oz）と35um（1oz）があります。
• 精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
• 普通FPC単層基板は、18um/25um/35um（1oz）/50umから選択できます。
• 普通FPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。

5.最小線幅/線間隔

通常の状況では、小さいほど難易度が高く、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。

1. コンサルティング
   FPCフレキシブル回路基板の設計および研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発、および関連技術サポートを提供します。
2. 見積もり
   同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりを提供し、お客様のコストを大幅に節約します。
3. 専門性
   当社は、ドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。
4. 設計
   お客様にソリューションを提供し、多数の国際システム認証を最終決定します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼メッシュのワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。
5. サンプル作成
   当社はFPCサンプル作成およびカスタマイズサービスを専門としています。当社には迅速生産ラインがあり、例えば、フレキシブル回路基板両面サンプルは5〜7日以内に完了できます。

ご注意:

このサイト上のすべての写真は実際のものです。照明とディスプレイ解像度の変化により、表示される画像にはある程度の色の収差がある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロフェッショナルな回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品にご興味がある場合は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。

オンラインまたはEメールでお問い合わせください。専門の営業チームが1対1のサービスを提供します。お時間をいただきありがとうございます。
