PCB基板の設計方法
当社はプロフェッショナルなフレキシブルプリント基板メーカーであり、FPCフレキシブル回路基板、FPCフレキシブルプリント基板、HDIプリント基板、SMD LEDライトストリップ、COB LEDストリップ、PCB基板設計、フレキシブルLEDディスプレイ画面、電子PCB、プリント回路アセンブリ、回路カードアセンブリ、家庭用フェイシャルマスク美容機器および育毛デバイス回路基板などを提供できます。

プレミアム品質LED美容マスクFPCB
フェイシャルケアデバイスにおける効率的な発光ダイオード統合のためにエンジニアリング

製品説明:

製品モデル: HQ012

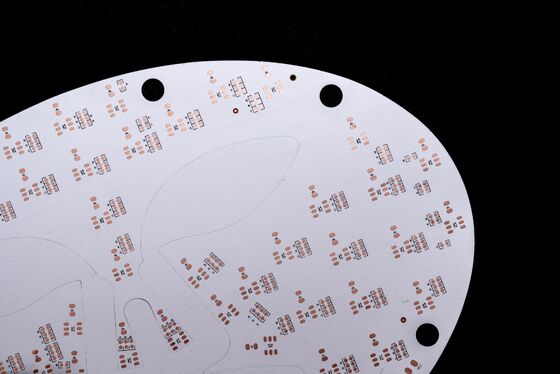

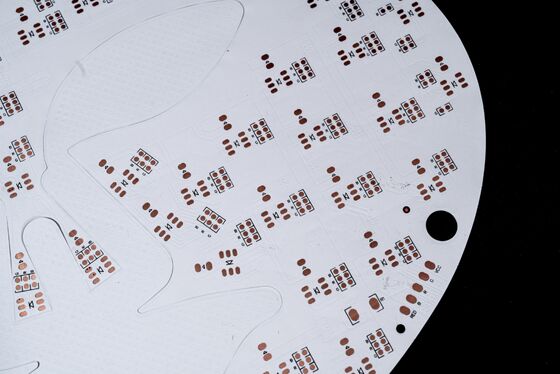

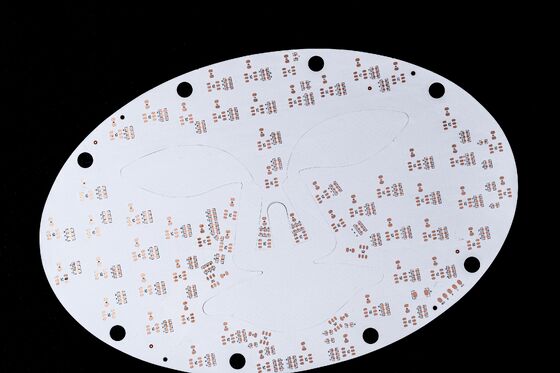

製品名: フォトン美容デバイスFPC / LED美容マスク回路基板

製品の特徴: 二層基板、両面フィルムコーティング、ホワイトボード、黒文字、OSP酸化防止

製品仕様:
1. お客様のニーズに応じて、異なる材料厚さとプロセス要件のLEDフレキシブルマスク回路基板、LEDマスク単層および両面多層配線をカスタマイズします。
2. 優れた柔軟性と曲げ耐性
工場にはプロフェッショナルな曲げ試験機があり、各バッチの材料は量産前に数万回の曲げ試験を経てから出荷されます。

FPC設計パラメータ

主な技術パラメータ:

1. 寸法について:

• 精密FPC: 最大サイズは240X500mm（限界250X500mm）で、最小サイズに制限はありません。ロール材基板: 最大幅240mm、最大長100メートル。

2. 基板の層数

• 単層基板構造はシンプルで、一般的に産業用制御、電子機器などの比較的シンプルな回路分野で使用されます。
• 単層FPCと比較して、両面基板は2層の銅箔、増加したビア、形成された導電経路を備えています。一般的に携帯電話、自動車用計器などの製品に使用されます。

3. ソルダーマスクの色

• FPCのソルダーマスクの色は、黄色、黒、白です。黄色を推奨します。黄色フィルムは、各種ケーブル製品など、ほとんどの製品に適しています。黒色フィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白色フィルムは、黄色フィルムに加えて白色コーティング層があり、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4. 銅箔厚さ

• 精密FPC単層基板のオプションには、18um（0.5oz）と35um（1oz）があります。
• 精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
• 普通FPC単層基板は、18um/25um/35um（1oz）/50umから選択できます。
• 普通FPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。

5. 最小線幅/線間隔

• 通常の状況では、線幅/線間隔が小さいほど難易度が高くなり、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。

サービスプロセス

1. コンサルティング
   FPCフレキシブル回路基板の設計および研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発、および関連技術サポートを提供します。

2. 見積もり
   同技術、同材料のサンプルまたはバッチ見積もり、先進技術、価格優遇により、お客様のコストを大幅に削減します。

3. 専門性
   当社はドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4. 設計
   お客様にソリューションを提供し、複数の国際システム認証を取得します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープンスチールメッシュのワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5. サンプル作成
   当社はFPCサンプル作成およびカスタマイズサービスを専門としています。当社には、フレキシブル回路基板両面サンプルが5〜7日以内に完了するなどの、迅速な生産ラインがあります。

証明書と栄誉

ご注意:
このサイト上のすべての写真は実物です。照明、撮影角度、ディスプレイ解像度の変更により、表示される画像に程度の差がある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロフェッショナルな回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品にご興味がある場合は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなどのワンストップサービスを提供します。
オンラインまたはEメールでお問い合わせください。専門の営業チームが1対1のサービスを提供します。お時間をいただきありがとうございます。
