高精度ダブルレイヤーFPC、3Cコンシューマーエレクトロニクスに適しており、安定した電気的性能と回路接続を提供

Name: 高精度ダブルレイヤーFPC、3Cコンシューマーエレクトロニクスに適しており、安定した電気的性能と回路接続を提供
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ001
Availability: InStock

ブランド名:	HQ
モデル番号:	HQ001
MOQ:	500pcs
価格:	交渉可能
配達時間:	negotiable
支払条件:	L/C,D/A,T/T

詳細情報

製品説明

詳細情報

Place of Origin:

GuangDong,China

証明:

UL E477885 IATF16949 GB/T13485

はんだマスク:

緑

材料:

ポリイミド

表面仕上げ:

エニグ

絶縁樹脂:

ポリイミド樹脂（PI）

断熱材の厚さ:

従来のボード

表面処理:

イマージョンゴールド

厚さ:

0.1mm

層:

断熱材:

有機樹脂

その他のサービス:

カスタマイズされたサービスをサポート

はんだマスクの色:

緑

分。線幅・線間隔:

0.1mm/0.1mm

動作温度:

-40℃～85℃

分。穴のサイズ:

0.2mm

シルクスクリーン色:

白

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

ハイライト:

double layer FPC smoking board

electronic cigarette FPC design

3C consumer electronics FPC

製品説明

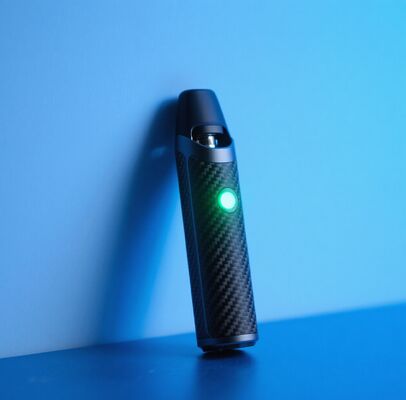

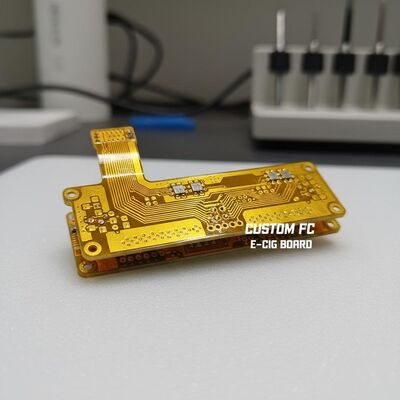

電子タバコボード - HQ001

プロの柔軟な印刷回路板メーカーとして,電子タバコアプリケーションを含む3C消費電子機器のためのFPC設計と生産に特化した.

製品仕様

モデル:HQ001

商品名:電子タバコボード

特徴:片面黒白フィルム,白いテキスト,OSP抗酸化剤を搭載した単層ボード

仕様:試料作成サービスでカスタム生産可能

FPC設計の技術パラメータ

サイズ

精度FPC:最大サイズ240*500mm (限度250*500mm),最小サイズ制限なし.ロール材料ボード:最大幅240mm,最大長さ100m.

板層

単層板:シンプルな構造,工業制御,電子機器,比較的単純な回路を持つ他の用途に最適
双面板:携帯電話,自動車機器,その他の先進製品に一般的に使用される,増強バイアスと導電経路を持つ銅製の2層の特徴

溶接マスクの色

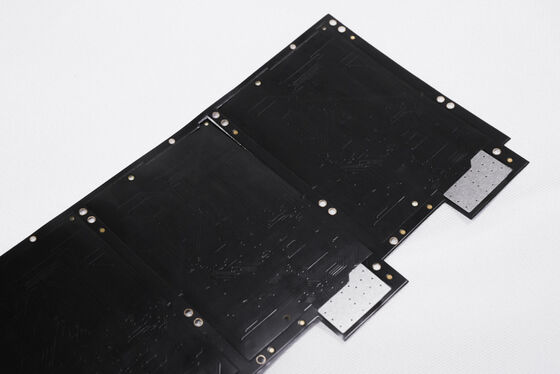

ブラック:高級製品や光吸収製品,例えば自動車用アプリケーション,携帯電話,LEDディスプレイで使用される
白色:照明器具,LEDディスプレイ,医療用美容用品に使用される反射要件のための追加の白いコーティング
黄色:多様なケーブルアプリケーションを含むほとんどの製品に適しています

銅製の薄膜の厚さ

板の種類	使用可能な厚さオプション
精密FPC単板	18μm (0,5oz),35μm (1oz)
精密型FPC 二層板	12μm (0.33oz),18μm (0.5oz),35μm (1oz)
通常のFPC単板	18μm,25μm,35μm (1oz),50μm
通常のFPC二層板	18-25μm,25-25μm,35-35μm,35-70μm

最小ライン幅/ライン間隔

一般的に推奨される最小値は 3mm です. サイズが小さい場合,難易度や欠陥率が増加します.

プロのサービスプロセス

コンサルティング

FPC柔軟回路板設計,研究開発,製造に 16年の集中した経験があります. 個別化されたソリューション,設計図,新製品開発,技術サポートを提供しています.

引用

同じ技術と材料を使用したサンプルまたはバッチ生産の競争力のある価格.先進的な製造プロセスはコストを大幅に削減します.

プロフェッショナル・製造業

ドイツ,日本,台湾地域から先端機器. プロフェッショナル生産規模で2万平方メートルの施設,800人以上の従業員,50人の上級技術者.

デザインサービス

基板製造,配線,原理設計,模具作成,SMT,透孔部品,スタンシル開口など包括的なソリューションです16年の技術的な専門知識が品質と信頼性を保証します.

サンプル作成

FPCサンプル制作とカスタマイズサービス急速な生産ライン柔軟な回路板の二層サンプル 5-7日以内に完了

証明書と栄誉

重要な情報

すべての製品写真は本物です.照明条件,撮影角度,およびディスプレイ解像度の違いにより,わずかな色差が発生することがあります.GongDong HongQiは,中国で16年の経験を持つプロの回路板メーカーです. 私たちの製品は毎年継続的な更新とアップグレードを受けています. 我々はFPCサンプル制作とカスタマイズサービスのすべての種類に特化しています.材料の生産を含むプロフェッショナルなソリューションの要求事項で私達に連絡してください,配線,原理設計,模具作成,SMT,そして包括的なワンストップサービス

専門的な販売チームからの個別サービスのために,オンラインまたは電子メールで私たちと連絡してください.
