LED用PCB基板カスタマイズ可能両面金メッキリボンFPCアプリケーション用FPCコネクタ

Name: LED用PCB基板 カスタマイズ可能 両面金メッキ リボンFPCアプリケーション用FPCコネクタ
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ006
Availability: InStock

ブランド名:	HONGQI
モデル番号:	HQ006
MOQ:	500個
価格:	交渉可能
配達時間:	交渉可能
支払条件:	L/C,D/P,T/T

詳細情報

製品説明

詳細情報

起源の場所:

広東,中国

証明:

UL E477885 IATF16949 GB/T13485

サイズ:

カスタマイズ可能

幅:

5mm

柔軟性:

フレキシブル

銅:

1オンス

色:

白

マーケティング手法:

工場直販

製品タイプ:

フレキシブルプリント基板

動作温度:

-20℃～60℃

現在:

断熱材の厚さ:

従来のボード

シルクスクリーン:

黒

機械的剛性:

フレキシブル

銅の厚さ:

1オンス

IP等級:

IP65

その他のサービス:

カスタマイズされたサービスをサポート

パッケージの詳細:

強い紙ケースで詰め込まれています

供給の能力:

月に100000個

ハイライト:

HDI PCB ribbon connector

FPC corner connector board

machine connecting PCB connector

製品説明

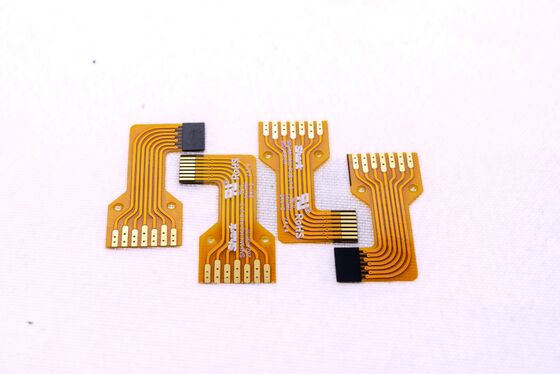

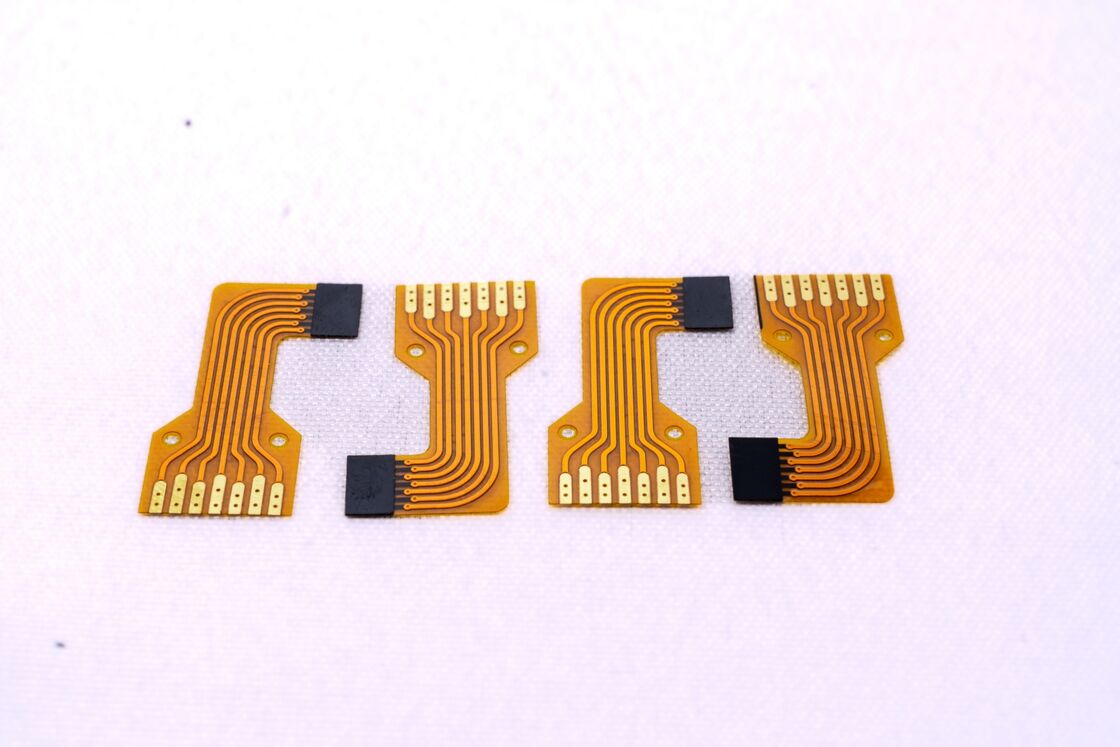

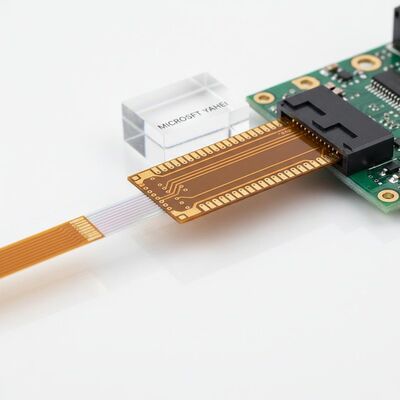

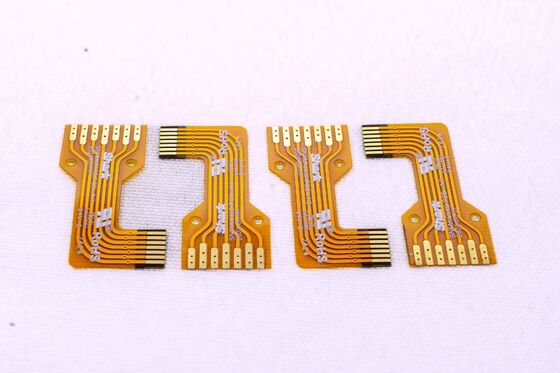

Hongqi Machine Connecting Board - リボンFPCコーナーコネクタを接続

製品概要

モデル: HQ006

名称: リボンFPCを接続

主な特徴

両面イエローフィルム構造
導電性向上のための金メッキ仕上げ
高品質ダブルレイヤーボード設計

カスタマイズオプション

カスタムサービスとサンプル製造により、特定の要件に合わせてカスタマイズ可能

FPC設計パラメータ

寸法精度

高精度FPCの最大サイズ: 240mm x 500mm (許容範囲 250mm x 500mmまで)
最小サイズ: 制限なし
ロール材ボード: 最大幅 240mm、最大長 100メートル

ボード層オプション

単層FPC: 産業用制御や電子計測機器などのシンプルな回路用途に最適
両面FPC: 2層の銅箔、ビアホールの増加、導電経路を備え、モバイルデバイスや自動車用計器などの高度な用途に適しています

ソルダマスクの色

利用可能なオプション: イエロー、ブラック、またはホワイト
イエローフィルム一般的な用途（ケーブルアセンブリ）に推奨
ブラックフィルムハイエンドまたは光に敏感な用途（自動車、モバイルデバイス、LEDディスプレイ）で一般的に使用
ホワイトフィルム追加の反射コーティングが含まれており、光の反射が必要な製品（照明器具、医療機器）に最適

銅箔厚オプション

ボードタイプ	層構成	厚みオプション
高精度FPC	単層基板	18μm (0.5oz) または 35μm (1oz)
高精度FPC	両面基板	12μm (0.33oz)、18μm (0.5oz)、または 35μm (1oz)
標準FPC	単層基板	18μm/25μm/35μm (1oz)/50μm
標準FPC	両面基板	18-25μm、25-25μm、35-35μm、または 35-70μm

最小線幅/間隔

信頼性を確保し、欠陥率を低減するために、標準的な用途では3milを推奨

サービスプロセス

コンサルティング＆設計サポート: FPC設計、研究開発、製造における16年以上の専門知識と、カスタマイズされたソリューションおよび技術サポート
見積もり＆サンプリング: 高度な技術とコスト効率の高いソリューションによる、サンプルまたはバルク注文の競争力のある見積もり
高度な生産能力: 20,000平方メートルの施設にドイツ、日本、台湾製の最先端設備を備え、800人以上の熟練した専門家が在籍
包括的な設計とエンジニアリング: 基板製造、配線設計、金型製作、スチールメッシュサービスを含むエンドツーエンドのソリューション
サンプル製造: 高速ターンアラウンドタイム（両面基板サンプルの5〜7日以内完了）を備えた専門FPCサンプル製造

証明書と栄誉

すべての製品画像は、当社の提供物の真正な表現です。16年以上の業界経験を持つ信頼できるパートナーとして、世界中の多様な用途向けに高品質なカスタムFPCソリューションを提供することに特化しています。
