HQ046 LEDライトストライプFPCの技術仕様とカスタマイズサービス

抽象

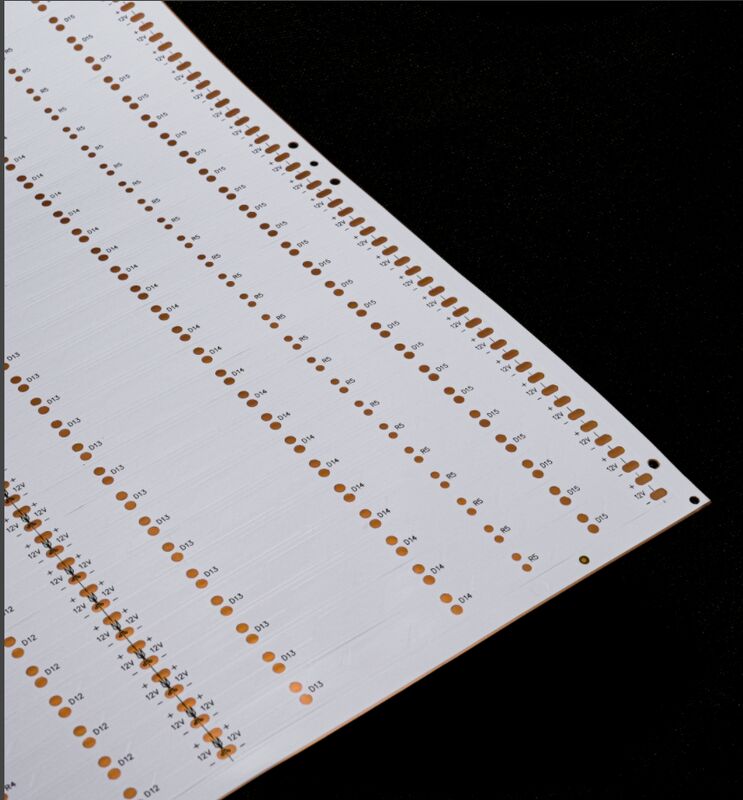

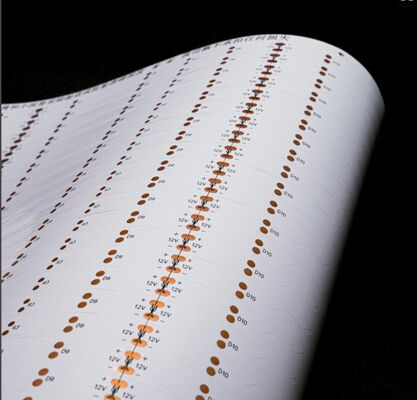

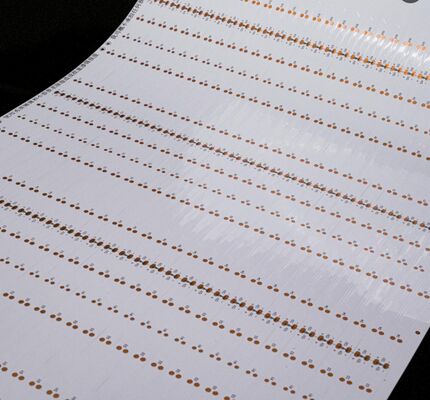

1. HQ0156 LEDライトストライプFPCの製品概要

2技術仕様とカスタマイズ可能性

2.1 寸法パラメータ

• 精度FPC:最大寸法 240×500mm (制限仕様: 250×500mm);最小サイズ制限なし,マイクロスケールカスタムデザインをサポートする.
• ロール型FPC: 最大幅240mm 最大長さ100m 大量連続生産に最適化

2.2 回路層構成

• 単層FPC:コスト効率の良い簡素化構造で,工業制御,基本的な電子機器,および入門レベルのLED照明システムの低複雑性回路に適しています.
• 二重層FPC: 信頼性の高いインターレイヤー接続のために強化されたプラテッド透孔 (PTH) を備えた二重銅ホイル層,自動車照明などの高度な統合アプリケーションに理想的です.スマートデバイスのバックライト中級から高級のLEDライトストライプです
• 多層FPC: 密度の高い配線,多信号並行伝送,高度な機能統合を必要とする超高複雑性シナリオでは,カスタマイズ可能な層がカウントされます.

2.3 溶接マスクの選択肢と応用シナリオ

• イエロー・ソルダー・マスク: 一般用途のアプリケーション (例えば標準ケーブル組) のための汎用ソリューションで,コスト効率とプロセス互換性を均衡させています.
• ブラックソルダーマスク: 高級照明システム (自動車ヘッドライト,LEDディスプレイ,スマートフォンバックライト) に好ましい.反射を最小限に抑え,視覚的均一性を向上させる.
• ホワイトソルダーマスク: 光の使用を最大化するために高反射性コーティングを装備し,プロの照明装置,医療美容装置,高明るさのLEDディスプレイに適しています.

2.4 銅ホイルの厚さの仕様

• 精度FPC:
  • 単層: 18μm (0,5oz),35μm (1oz)
  • 双層: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• 標準FPC:
  • 単層: 18μm, 25μm, 35μm (1oz), 50μm
  • 二重層: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 最小ライン幅/距離

3基本的パフォーマンスと品質保証

3.1 柔軟性と屈曲耐久性

• 基礎材料の各バッチは,一貫した機械性能を確保するために,プロの屈曲疲労テストで試験を受けます.
• すべての完成品は,量産前に少なくとも1万回折りたたみサイクル (IPC試験基準ごとに) を通過し,ダイナミックなアプリケーション (折りたたみ光,カーブ型表面装置繰り返された動きのシナリオ).

3.2 製造能力と設備

• 工場面積: 約2万平方メートル クリーンルームの生産環境を備えています
• 従業員:FPC設計と製造の豊富な専門知識を持つ上級技術専門家50人を含む800人以上の従業員.
• 生産能力: 急速なサンプル製造と大量生産の両方をサポートする2つのラインの運用で,月産量は500万平方メートル以上です.

4パーソナライズ サービス プロトコル

4.1 技術相談とソリューション設計

• 特定のアプリケーション環境 (温度,湿度,機械的ストレス) に合わせたソリューション設計
• 製造能力 (DFM) と性能向上のための設計最適化
• 概念の検証からプロトタイプテストまでの 新しい製品開発のサポート
• 材料の選択,層構成,パラメータ最適化に関する専門的な指導

4.2 コートとコスト最適化

• 生産プロセスが標準化され,変化と廃棄を減らす.
• 高品質の原材料の戦略的調達と長期的サプライヤーパートナーシップ
• 効率的な生産スケジューリングとプロセス自動化により労働コストを削減します

4.3 統合設計と製造

• 材料の厳格な検査と検証を伴う基礎基質の製造
• IPC-2221規格に準拠した精密回路路路線と図式設計
• 特殊な形状因子とマウント要件のためのカスタム模具開発
• SMT (Surface Mount Technology) と高精度アライナメント (±0.02mmの許容度) を有する透孔組成.
• 適正な溶接品質のために回路設計に合わせた鋼網製造.

4.4 試料の製造と配送時間

• 2層FPCサンプルには5〜7日,単層サンプルには3〜5日
• サンプル検証:各サンプルは配送前に電気連続性試験,屈曲抵抗試験,溶接性検証を受けます.

5証明書と重要な注意事項

• 認証:製品ラインはISO 9001品質管理システム認証,UL 94耐火性認証,RoHS準拠を持っています.詳細な認証文書は,要求に応じて入手できます..
• 環境準拠:すべての材料はRoHSとREACHの要件を満たし,制限物質を使用しないことを保証します.
• 画像免責事項: 公式プラットフォーム上の製品画像は標準条件で撮影されています. 照明,撮影角度,画面の解像度が高くなる場合,実際の製品が優先されます..
• 継続的な改善:我々のFPC製品ポートフォリオは,新興技術と業界基準に基づいて定期的に更新されています.性能を向上させ,応用範囲を拡大するための年次技術アップグレード.
