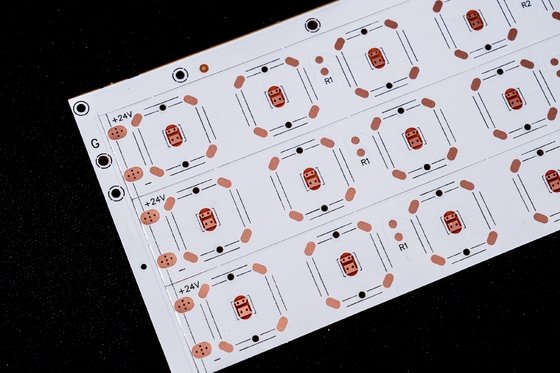

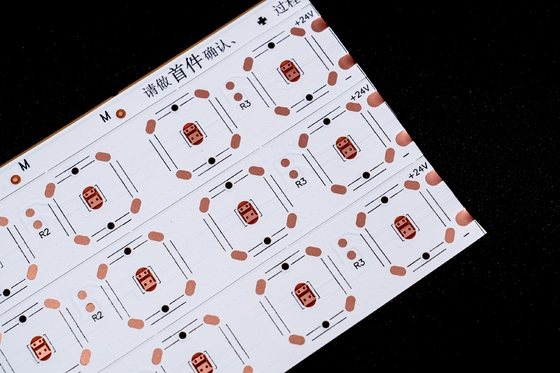

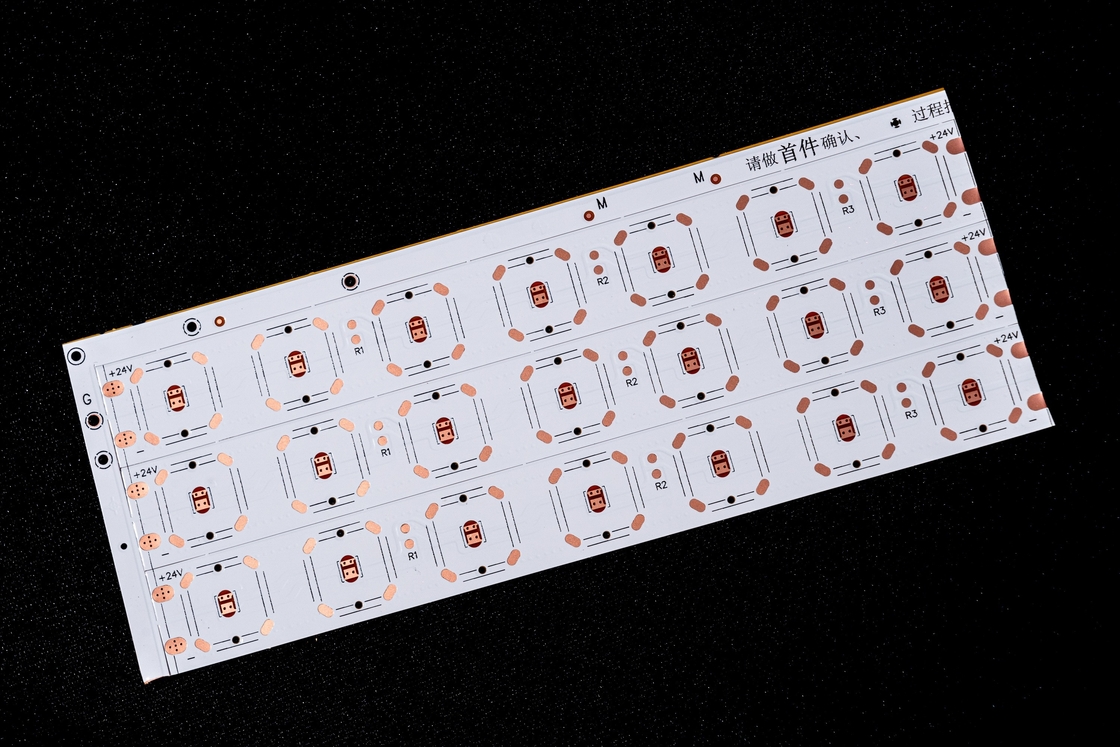

LEDストリップ用ワイヤレスフレキシブル基板 両層基板 両面フィルムコーティング 白色基板

製品説明:

製品モデル:HQ011
製品名: カラフルLEDストリップFPC
製品の特徴: 両層基板、両面フィルムコーティング、白色基板、黒文字、OSP酸化防止

製品仕様:

1.お客様のニーズに合わせて、異なる材料厚さとプロセス要件をカスタマイズします カラフルLEDストリップFPC  およびその他の LEDフレキシブル回路基板（片面および両面）。

2.優れた柔軟性と曲げ耐性

工場には専門の曲げ試験機があり、各バッチの材料は

量産前に数万回の曲げ試験を経て出荷されます。

FPC設計パラメータ

主な技術パラメータ:

1.について 寸法:

精密FPC：最大サイズは240X500mm（限界250X500mm）、最小サイズに制限はありません。ロール材基板：最大幅240mm、最大長100メートル。

2.基板の 層数 単層基板構造はシンプルで、一般的に産業用制御、電子機器、および比較的シンプルな回路の分野で使用されます。

• 単層FPCと比較して、両面基板は2層の銅箔を持ち、ビアが増加し、導電経路が形成されます。一般的に携帯電話、自動車計器などの製品に使用されます。
• 3.ソルダ

ーマスクの色 FPCのソルダースクリーン印刷の色は、黄色、黒、白です。黄色を推奨します。黄色いフィルムは、さまざまなケーブル製品など、ほとんどの製品に適しています。黒いフィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。白いフィルムは、黄色いフィルムに比べて白いコーティングが追加されており、照明器具、LEDディスプレイ、医療美容製品など、反射が必要な製品でよく使用されます。

4.銅箔厚

精密FPC単層基板のオプションには、18um（0.5oz）と35um（1oz）があります。

• 精密FPC両層基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
• 一般的なFPC単層基板は、18um/25um/35um（1oz）/50umから選択できます。
• 一般的なFPC両層基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。
• 5.最小線幅/線間隔

通常の状況では、線幅/線間隔が小さいほど難易度が高くなり、欠陥率が高くなります。一般的に少なくとも3milの使用が推奨されます。

サービスプロセス

1.コンサルティング

FPCフレキシブル回路基板の設計および研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図、新製品開発を提供し、関連する技術サポートを提供します。

2.見積もり

同タイプの技術、材料、先進技術、価格優遇のサンプルまたはバッチ見積もりを提供し、お客様のコストを大幅に削減します。

3.専門性

当社は、ドイツ、日本、台湾などの地域の先進的な設備と生産技術、専門的な生産、規模を備えています。当社の工場は20,000平方メートル近くをカバーし、800人以上の従業員と50人のシニア技術バックボーン人材を擁しています。

4.設計

お客様にソリューションを提供し、複数の国際システム認証を取得します。基板製造、配線、原理設計、金型、パッチ、プラグイン、オープン鋼板のワンストップサービスを提供できます。16年間の専門的および技術的なレベルの蓄積は、あなたの選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成およびカスタマイズサービスを専門としています。当社には迅速な生産ラインがあり、例えば、フレキシブル回路基板両層基板のサンプルは5〜7日以内に完成できます。
