カスタムFPC
Created with Pixso. 高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板

高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板

ブランド名: HONGQI
モデル番号: HQ00513
MOQ: 1000PCS
価格: 交渉可能
配達時間: 8-15 working days
支払条件: L/C,D/A,T/T
詳細情報
Place of Origin:
GuangDong,China
証明:
UL E477885 IATF16949 GB/T13485
板厚:
0.25mm±0.05
機械的剛性:
フレキシブル
LEDタイプ:
SMD2835
SMP:
サポート
SMT アンド ディップ:
サポート
LEDの数:
60pcs/m
銅:
1オンス
販売マスク:
その他のサービス:
カスタマイズされたサービスをサポート
マーケティング手法:
工場直販
基材:
アルミニウムベースラミネート
防水:
はい
動作温度:
-20℃~60℃
厚さ:
0.1mm
電圧:
12V
Packaging Details:
Packed with strong Paper cases
Supply Ability:
100000 Pieces per month
ハイライト:

カスタムFPCB回路基板

,

FPCフレキシブルフラットケーブル

,

HDI プリント回路板

製品説明
リボン接続の柔軟な印刷回路 (FPC)
高密度HDI印刷回路板は,電子モジュールと通信装置にシームレスな統合のために設計されています.
製品仕様
  • 製品モデル:HQ00513
  • 製品名:リボン接続の柔軟な印刷回路 (FPC)
  • 特徴: 双面の黄色の溶接マスク,黄金塗装仕上げ,二層板構造
  • 仕様を調整し,サンプル製造が可能

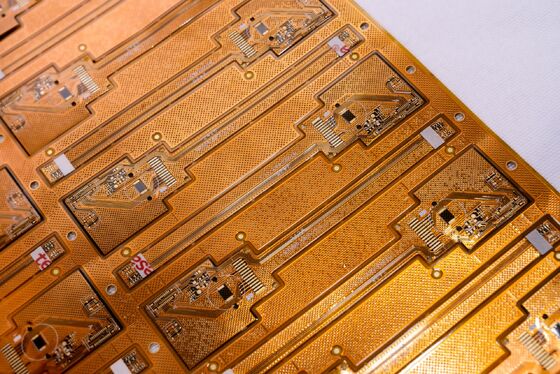

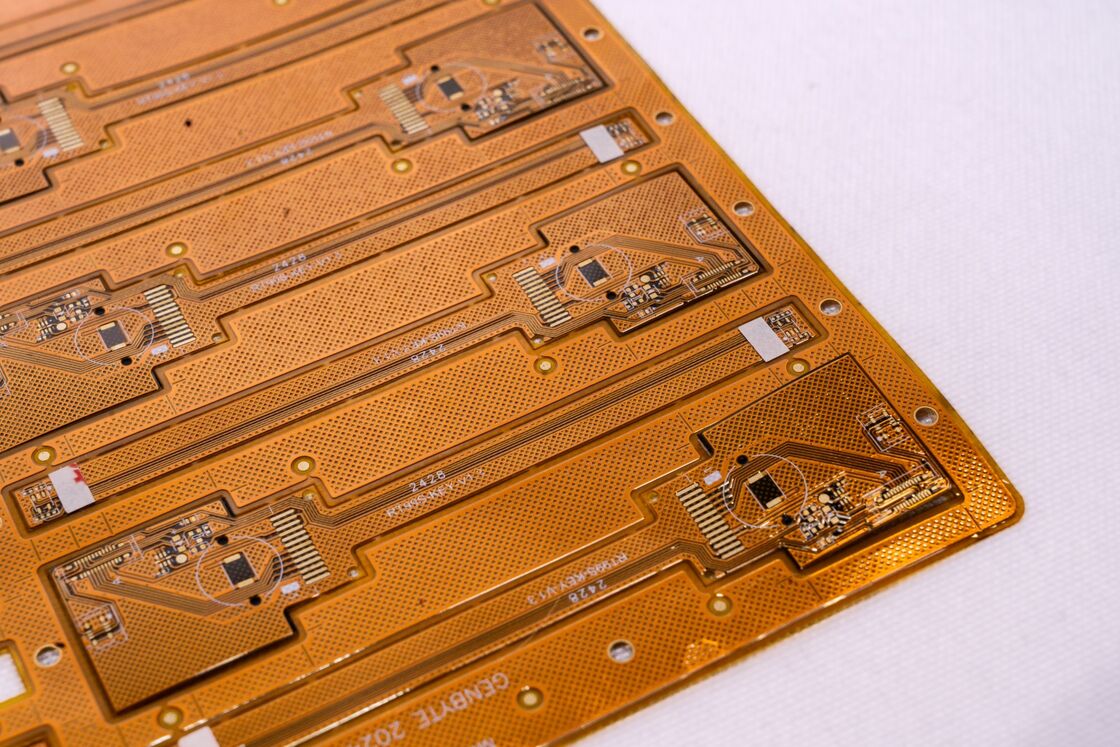

Ribbon-Connected FPC product view FPC close-up detail FPC manufacturing sample
FPC設計パラメータ
尺寸仕様
  • 精度FPC: 最大サイズ:240*500mm (限界250*500mm);最小サイズ:制限なし
  • ロールマテリアルボード 最大幅:240mm 最大長さ100m
ボード層数
  • 単層ボード: 産業用制御器具と電子機器のためのシンプルな構造
  • 双層板: 携帯電話や自動車機器用のバイアスを増設した銅ホイルの2層
溶接マスクのカラーオプション
  • 黄色:様々なケーブルアプリケーションを含むほとんどの製品に推奨
  • 黒: 高級品や自動車や携帯電話などの光吸収製品用
  • 白:照明器具や医療用美容器の追加白色コーティング
銅製の薄膜の厚さ
板の種類 層数 厚さのオプション
精度FPC 単層 18 μm (0,5 oz) または 35 μm (1 oz)
精度FPC 2層 12 μm (0,33 oz),18 μm (0,5 oz),または35 μm (1 oz)
通常のFPC 単層 18 μm,25 μm,35 μm (1オンス) または50 μm
通常のFPC 2層 18-25 μm,25-25 μm,35-35 μm,または35-70 μm
最小ライン幅/ライン間隔
最適な製造効率と品質のために最低3mlを推奨します.
プロのサービスプロセス
コンサルティング&技術サポート
パーソナライズされたソリューション,設計図,そして新しい製品開発のサポート
競売価格表
一貫した技術 高品質の材料 進歩したプロセス 費用対効果の高い価格設定 サンプルとバッチ注文
プロの生産能力
ドイツ,日本,台湾からの先進機器. 800+人の従業員と50人のシニア技術専門家で2万平方メートルの工場をカバーしています.
統合設計サービス
インターナショナル・証明書を持つ基板製造,ワイヤリング設計,図面設計,模具製造,SMT,DIP,ステンシル製造を含むワンストップサービス
サンプル製造
FPCのサンプルをカスタマイズし,生産を早める - 柔軟な回路板のサンプルを5~7日以内に完成させる.
認定証書と名誉賞

高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板
高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板
高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板
高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板
高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板
高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板
高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板
高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板
高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板
高密度アプリケーション向け、金メッキ仕上げ、カスタマイズ可能なデザインの二層HDIプリント基板


注記:すべての画像は本物です.照明,撮影角度,およびディスプレイ解像度の違いによりわずかな色差が発生することがあります.
ガンドン・ホンキについて専門的なFPCサンプル製造とカスタマイズサービスで毎年更新される製品です専門的なソリューションと基板の生産を含むワンストップサービスのために私たちと連絡してください設計,模具製作,SMT,DIPなど

` `
