5050RGBのLEDビーズとOSP抗酸化剤の2層柔軟な印刷回路板

Name: 5050RGBのLEDビーズとOSP抗酸化剤の2層柔軟な印刷回路板
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ30128
Availability: InStock

ブランド名:	HONGQI
モデル番号:	HQ30128
MOQ:	500pcs
価格:	交渉可能
配達時間:	8~15 営業日
支払条件:	L/C、D/A、T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国広州

証明:

UL E477885 IATF16949 GB/T13485

パッケージの詳細:

強い紙ケースで詰め込まれています

供給の能力:

月に100000個

ハイライト:

FPC flexible PCB for LED strips

multilayer flex PCB manufacturers

flexible printed circuit board with warranty

製品説明

フレキシブル LED ストリップ回路基板 - HQ30128

当社は、FPC フレキシブル基板、HDI プリント基板、SMD/COB LED ストリップ、フレキシブル LED ディスプレイ、および完全な PCB アセンブリサービスを専門とするプロのフレキシブルプリント基板メーカーです。

製品仕様

モデル：HQ30128

製品：フレキシブルLEDストリップ回路基板

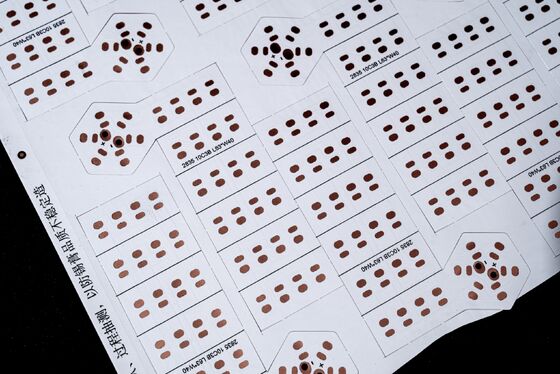

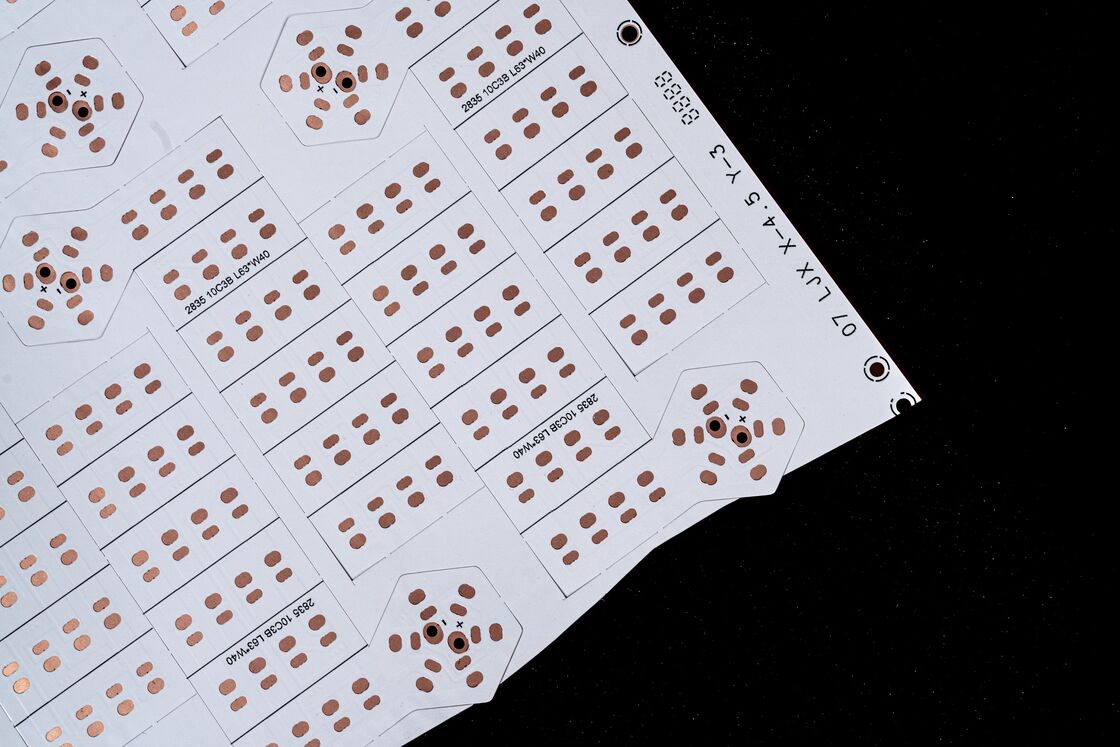

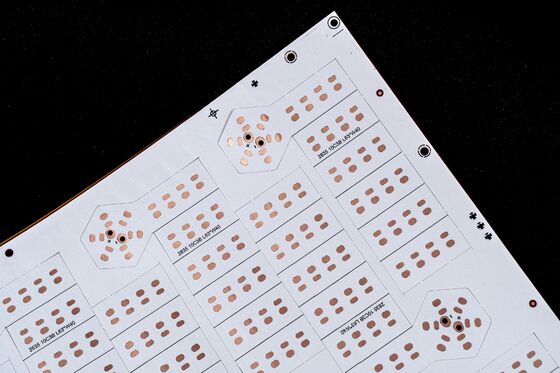

特徴：両面白色フィルム、黒色文字、OSP酸化防止剤付き二層基板

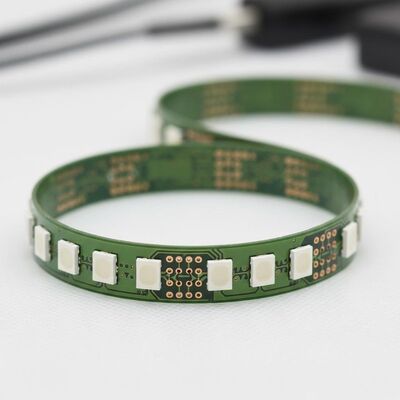

構成：5050RGB LED ビーズ、1 メートルあたり 60 LED、幅 10mm、DC12V

FPC設計パラメータ

寸法

精密FPC：最大サイズ240*500mm（制限250*500mm）、最小サイズ制限なし。ロール原反ボード：最大幅240mm、最大長さ100メートル。

基板層

単層基板:シンプルな構造で産業用制御、電子機器、基本回路用途に最適
二層基板:導電パス用のビアを増やした 2 つの銅箔層が特徴で、携帯電話、車載機器、複雑な製品に適しています

はんだマスクの色

黄色：さまざまなケーブル用途を含むほとんどの製品に適しています
黒：自動車、携帯電話、LED ディスプレイなどのハイエンド製品や光吸収製品に使用されています。
白：照明器具、LED ディスプレイ、医療用美容製品などの反射用途向けの追加の白色コーティングが特徴です

銅箔の厚さのオプション

ボードの種類	厚さのオプション
精密FPC単板	18μm (0.5オンス)、35μm (1オンス)
精密FPC二層	12μm (0.33オンス)、18μm (0.5オンス)、35μm (1オンス)
一般的なFPC単板	18μm、25μm、35μm（1オンス）、50μm
一般的なFPC二層	18～25μm、25～25μm、35～35μm、35～70μm

最小線幅/間隔

最適な製造結果と欠陥率の低減のためには、最低 3mil が推奨されます。

当社のサービスプロセス

コンサルティング

FPC フレキシブル回路基板の設計、研究開発、製造における 16 年間の専門知識。当社は、パーソナライズされたソリューション、設計図、新製品開発、技術サポートを提供します。

引用

先進の技術と材料を使用したサンプルまたは大量生産の競争力のある価格設定により、お客様のコストを大幅に削減します。

プロフェッショナルな製造

ドイツ、日本、台湾の先進的な設備。当社の 20,000 平方メートルの施設には、50 人の上級技術専門家を含む 800 人を超えるスタッフが働いています。

デザインサービス

基板製作、配線、原理設計、金型作成、SMT、スルーホール組立、ステンシル開発までをワンストップで対応します。複数の国際システム認証を取得しています。

サンプル製作

迅速な生産ラインによる特殊な FPC サンプルの作成とカスタマイズ。 2層フレキシブル基板サンプルは5～7日以内に完成します。

証明書と栄誉

重要な注意事項

すべての商品画像は本物です。照明やディスプレイの解像度の違いにより、若干の色の違いが発生する場合があります。 GongDong HonQi は、中国で 16 年の経験を持つ専門の回路基板メーカーです。当社の製品は毎年、継続的な更新とアップグレードを行っています。当社はFPCのサンプル作成とカスタマイズサービスを専門としています。基板製造、配線、設計、成形、組立を含むプロフェッショナルなソリューションと包括的なワンストップサービスについて、お客様のご要望を当社にお問い合わせください。
