Created with Pixso. RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板
名前
  • 名前
  • 名前
  • 名前
  • 名前
  • 名前

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板

ブランド名: HONGQI
モデル番号: HQ00535
MOQ: 500pcs
価格: 交渉可能
配達時間: 交渉可能
支払条件: L/C、D/A、T/T
詳細情報
製品説明
詳細情報
起源の場所:
中国広州
証明:
UL E477885 IATF16949 GB/T 16949
パッケージの詳細:
強力な紙のケースが詰まっています
供給の能力:
月に100000個
ハイライト:

二層FPC LED RGBW

,

4チップLED FPCBボード

,

保証付きの経験豊富なFPCBメーカー

製品説明
HQ046 LEDライトストリップFPC - 技術仕様
フレキシブルプリント基板（FPC）は、現代のLEDライトストリップアプリケーションにおいて、高い柔軟性、信頼性、カスタマイズ能力を必要とする不可欠なコンポーネントです。HQ046 LEDライトストリップFPCは、多様な照明シナリオ向けに設計された二層フレキシブル回路基板であり、包括的な技術パラメータとカスタマイズサービスを提供します。
製品概要
パラメータ 仕様
製品モデル HQ00535
製品名 LEDライトストリップFPC
回路構造 二層回路基板
表面コーティング 両面黒色ソルダマスク; 黒文字
酸化防止処理 OSP（有機はんだ付け性保護剤）
コア性能 高柔軟性; 優れた曲げ耐性
技術仕様とカスタマイズ
寸法仕様
  • 精密FPC: 最大サイズ: 240×500mm（制限: 250×500mm）; 最小サイズ: 制限なし
  • ロール材FPC: 最大幅: 240mm; 最大長: 100メートル
回路層構成
  • 単層FPC: 産業用制御や基本的な照明システムにおける低複雑性回路向けのシンプルな構造
  • 二層FPC: モバイルデバイスや自動車パネルのような高集積製品向けの強化されたビアを持つデュアル銅箔層
  • 多層FPC: 高密度配線を必要とする超高複雑性アプリケーション向けにカスタマイズ可能
ソルダマスク色オプション
  • 黄色ソルダマスク: 一般的なケーブルアセンブリ向けのコスト効率の高いオプション
  • 黒色ソルダマスク: 光の反射を低減するためのハイエンドアプリケーション向けに推奨
  • 白色ソルダマスク: 照明器具やディスプレイ向けの反射率向上
銅箔厚
  • 精密FPC: 単層: 18μm (0.5oz), 35μm (1oz); 二層: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
  • 標準FPC: 単層: 18μm, 25μm, 35μm (1oz), 50μm; 二層: 18-25μm, 25-25μm, 35-35μm, 35-70μm
最小線幅/間隔
最小線幅と間隔はFPCの精度にとって重要です。より細かい寸法も可能ですが、3mil (0.076mm)は、製造歩留まりとコスト効率のバランスを取るための実用的な最小値として推奨されます。
コア性能と品質管理
柔軟性と曲げ耐性
HQ046 FPCは、厳格な品質管理によって検証された卓越した柔軟性を示します。すべての材料は、大量生産前に数万回の曲げサイクルを経て、動的なアプリケーションでの疲労破壊に対する耐性を保証します。
製造能力
  • 工場面積: 約20,000平方メートル
  • 従業員数: 800名以上（シニア技術スペシャリスト50名を含む）
  • 生産ライン: サンプル迅速化とバッチ製造の両方に特化
  • ドイツ、日本、台湾製の先進的な設備
カスタマイズサービスプロセス
コンサルティングと技術サポート
FPCの設計、研究開発、製造における16年の専門知識を活用し、パーソナライズされたソリューション設計、図面最適化、新製品開発サポート、専門的な技術コンサルティングを提供します。
設計と統合
当社のサービスは、基板製造、回路配線と回路図設計、金型開発、SMTおよびスルーホールアセンブリ、鋼板メッシュ製造を含むFPCバリューチェーン全体をカバーしています。すべてのプロセスは国際認証に準拠しています。
サンプル製造
サンプル製造専用の迅速生産ラインがあり、リードタイムは最短で二層FPCサンプルの場合は5～7日であり、迅速なプロトタイピングと検証を可能にします。

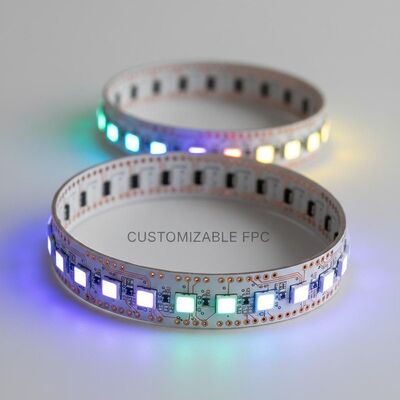

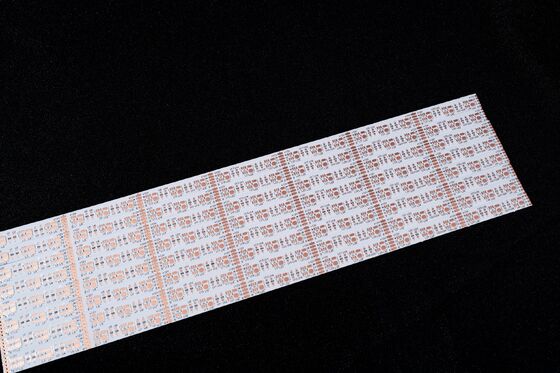

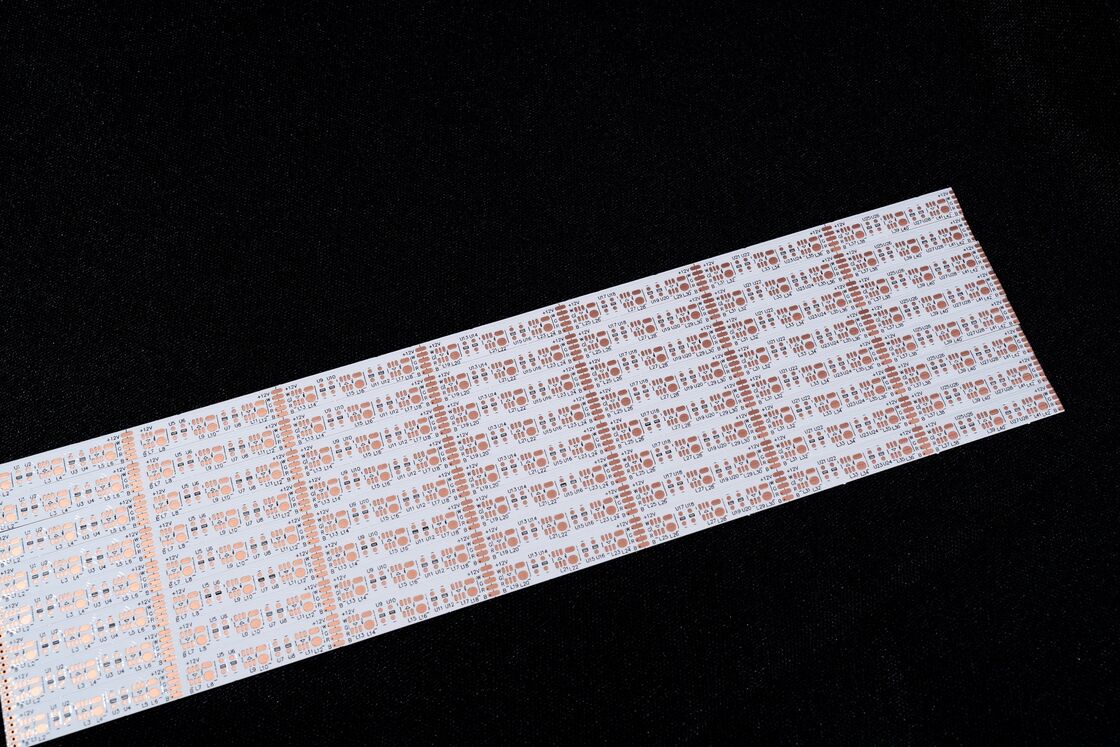

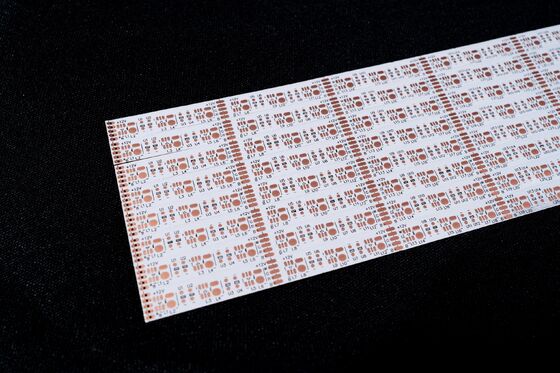

製品画像

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 0

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 1

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 2

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 3

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 4

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 5

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 6

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 7

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 8

RGBW 4チップ付きの二層LED FPC - 調整可能な柔軟な印刷回路板 9

認証と注記
  • グローバル業界標準への準拠を保証する複数の国際システム認証
  • 製品画像は本物ですが、照明やディスプレイの違いにより若干の色合いが異なる場合があります
  • 最新の技術要件に合わせるための年次製品アップデートとアップグレード
お問い合わせ
カスタマイズされたソリューションやさらなるお問い合わせについては、オンラインコンサルテーションまたはメールで当社の専門営業チームにご連絡ください。ワンツーワンサポートを提供します。
広東宏奇電子有限公司 - 2009年以来、高品質FPCソリューションの信頼できるパートナーです。
