ホットセリング超薄型フレキシブルLED FPCボードポリイミドベース銅張りLEDストリップFPCボード

Name: ホットセリング超薄型フレキシブルLED FPCボード ポリイミドベース銅張りLEDストリップFPCボード
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ00536
Availability: InStock

ブランド名:	HONGQI
モデル番号:	HQ00536
MOQ:	2000pcs
価格:	交渉可能
配達時間:	交渉可能
支払条件:	L/C、D/A、T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国広州

証明:

UL E477885 IATF16949 GB/T13485

防水:

はい

SMP:

サポート

消費電力:

4.8W/m

長さ:

100mm

基本材料:

アルミニウムベースラミネート

現在の評価:

絶縁樹脂:

エポキシ樹脂（EP）

断熱の厚さ:

従来のボード

LEDの数:

LEDタイプ:

SMD

色:

白

処理技術:

ロールフォイル

IP評価:

IP65

材料:

ポリイミド

基本材料:

銅

パッケージの詳細:

強力な紙のケースが詰まっています

供給の能力:

月に100000個

製品説明

フレキシブルプリント基板アセンブリ - 二層PCB工場直販

製品説明

型番: HQ00536

品名: LEDライトストリップFPC

特徴:

二層回路基板
両面ブラックフィルム
黒文字印刷
表面OSP（有機半田レベリング）防酸化処理

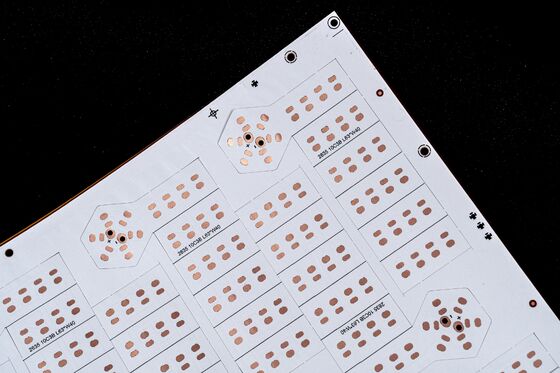

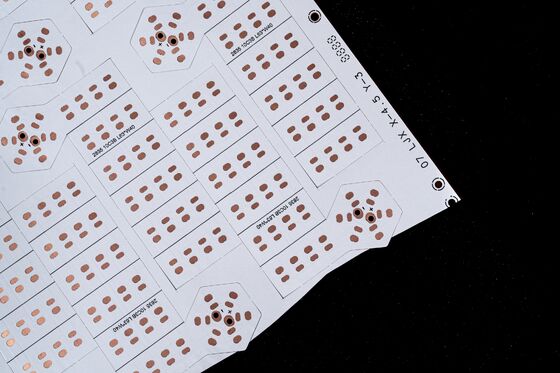

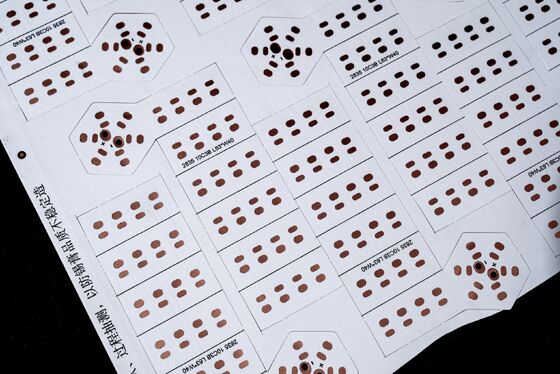

ホットセリング超薄型フレキシブルLED FPCボードポリイミドベース銅張りLEDストリップFPCボード 0

ホットセリング超薄型フレキシブルLED FPCボードポリイミドベース銅張りLEDストリップFPCボード 1

ホットセリング超薄型フレキシブルLED FPCボードポリイミドベース銅張りLEDストリップFPCボード 2

製品仕様

カスタマイズオプション:
フレキシブルPCBおよびFPCの専門メーカーとして、お客様の特定の要件に合わせて製品をカスタマイズします:
- LEDライトストリップFPC
- 精密FPC
- カラフルLEDストリップFPC
- 片面、両面、または多層FPC基板
機械的特性:
- 曲げ用途に優れた柔軟性と耐久性
- 信頼性を確保するために、工場試験基準には数万回の曲げサイクルが含まれています

FPC設計パラメータ

1. 寸法仕様:

精密FPC: 最大サイズ: 240mm x 500mm (最大250mm x 500mm)
最小サイズ: 制限なし
ロール材料基板: 最大幅: 240mm; 最大長: 100メートル

2. 基板層構成:

単層基板は、単純な回路用途（例：産業用制御、電子機器）に適しています。
両面基板は、ビアを備えた2層の銅箔を備えており、複雑な導電経路を可能にします。モバイルデバイスや自動車エレクトロニクスで一般的に使用されています。

3. ソルダーレジストカラーオプション:

利用可能な色: 黄色、黒、または白
- 黄色フィルム: 汎用用途（例：ケーブル）に最適です。
- 黒色フィルム: ハイエンドまたは感光性製品（例：自動車、携帯電話、LEDディスプレイ）に適しています。
- 白色フィルム: 追加の白色コーティング層を含み、反射用途（例：照明器具、医療美容機器）に最適です。

4. 銅箔厚さオプション:

精密FPC: 単層オプション: 18µm (0.5oz)、35µm (1oz)
二層オプション: 12µm (0.33oz)、18µm (0.5oz)、または35µm (1oz)
標準FPC: 単層オプション: 18µm/25µm/35µm (1oz)/50µm
二層オプション: 18-25µm、25-25µm、または35µm

5. トレースとスペースの寸法:

最小トレース幅: 4mil
最小間隔: 4mil

FPC設計の技術仕様

回路パラメータ:

最大動作電圧: 100V DC/AC
絶縁抵抗: ≥5MΩ
誘電強度: 30kV/mm

材料特性:

ベース材料: 高性能フレキシブルポリイミドフィルム
接着層: 耐久性、耐熱性アクリル接着剤
表面仕上げ: はんだ付け性を高めるためのOSP処理

サービスフロー

プロジェクトコンサルティング:
- 要件を理解し、カスタマイズされたソリューションを提供する最初の話し合い。
設計とプロトタイピング:
- ご要望に応じてカスタマイズされた設計サービスをご利用いただけます。
製造:
- 厳格な品質管理基準による量産。
テスト:
- 電気的、機械的、環境的評価を含む包括的なテスト。
配送:
- 世界中への配送オプションをご利用いただけます。

工場の能力

最先端の製造施設
高度な試験装置（例：曲げ試験機、絶縁抵抗アナライザー）
ISO認証の品質管理システム
迅速なプロトタイピング機能

ホットセリング超薄型フレキシブルLED FPCボードポリイミドベース銅張りLEDストリップFPCボード 3

ホットセリング超薄型フレキシブルLED FPCボードポリイミドベース銅張りLEDストリップFPCボード 4

ホットセリング超薄型フレキシブルLED FPCボードポリイミドベース銅張りLEDストリップFPCボード 5

ホットセリング超薄型フレキシブルLED FPCボードポリイミドベース銅張りLEDストリップFPCボード 6

ホットセリング超薄型フレキシブルLED FPCボードポリイミドベース銅張りLEDストリップFPCボード 8

証明書と栄誉

注記

すべての製品はRoHSに準拠しており、国際安全基準を満たしています。
カスタムオーダーの場合は、詳細な技術仕様（PDFまたはGerberファイルが望ましい）をご提供ください。
大量割引またはカスタマイズされたパッケージソリューションについては、お問い合わせください。
