ブランド名: HONGQI
モデル番号: HQ40040
MOQ: 1000pcs
価格: 交渉可能
配達時間: 8〜15営業日
支払条件: L/C、D/A、T/T
詳細情報
起源の場所:
中国広州
証明:
UL E477885 IATF16949 GB/T13485
銅箔の厚さ:
1オンス
IP評価:
IP65
銅の厚さ:
35um
消費電力:
4.8W/m
サイズ:
カスタマイズ
分穴:
0.1mm
処理技術:
ロールフォイル
LED色:
SMP:
サポート
soldmask:
防水:
はい
幅:
10mm
絶縁材料:
有機樹脂
電圧定格:
12V
柔軟性:
フレキシブル
パッケージの詳細:
強力な紙のケースが詰まっています
供給の能力:
月に100000個
製品説明

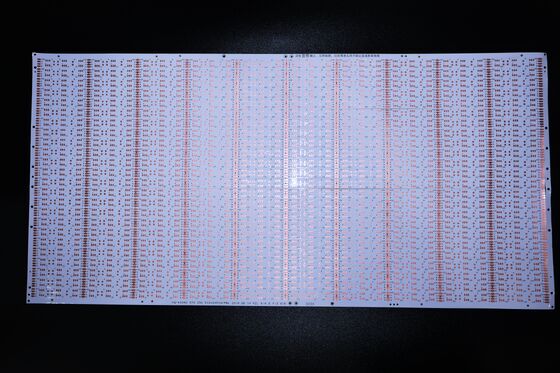

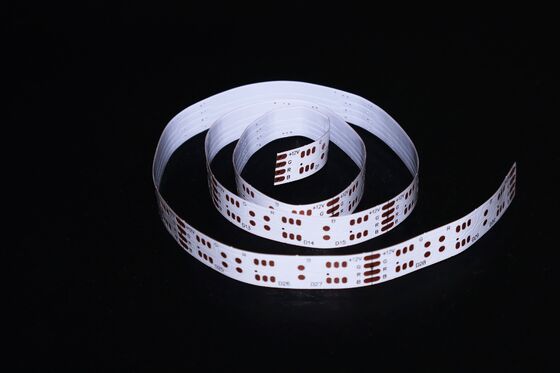

製品概要

  • 型番: HQ40040

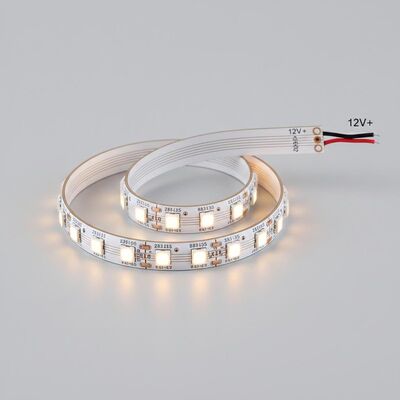

  • 製品名: フレキシブルLEDストリップ回路基板
  • 特徴: 両面ホワイトフィルム、黒文字OSP酸化防止剤付きの二層基板

仕様:

  • LEDタイプ: 5050
  • ユニットあたりの数量: 30 LED/PC
  • 寸法: 10mm x 503mm
  • 電圧: 24V
  • 基板タイプ: 両面FPCB、ホワイトフィルム付き

FPC設計パラメータ

1. 寸法精度

  • 精密FPC: 最大サイズ240mm(幅)×500mm(長さ)、最小サイズ制限なし。
  • ロール材基板: 最大幅240mm、最大長100メートル。

2. 層数

  • 単層基板は、産業用制御や電子機器によく使用される単純な回路に適しています。
  • 両面基板は、2層の銅箔、増加したビア、導電経路を備えており、携帯電話、自動車用計器、その他の複雑な製品などの用途に最適です。

3. ソルダーレジストカラーオプション

  • 利用可能な色: 黄色、黒、白。
    • イエローフィルム: 汎用製品(例:ケーブル製品)に適しています。
    • ブラックフィルム: ハイエンドまたは光吸収用途(例:自動車、携帯電話、LEDディスプレイ)に最適です。
    • ホワイトフィルム: 反射を必要とする製品(例:照明器具、医療美容機器)に最適な追加の白色コーティング層が含まれています。

4. 銅箔厚

  • 精密FPCシングルパネルオプション:
    • 18μm(0.5oz)または35μm(1oz)。
  • 精密FPC両面基板オプション:
    • 12μm(0.33oz)、18μm(0.5oz)、または35μm(1oz)。
  • 通常FPCシングルパネルオプション:
    • 18μm/25μm/35μm(1oz)/50μm。
  • 通常FPC両面基板オプション:
    • 18-25μm、25-25μm、35-35μm、または35-70μm。

5. 最小線幅/間隔

  • 推奨最小線幅と間隔: 3mil(0.076mm)。これより小さい寸法は、製造の難易度と不良率を増加させる可能性があります。

技術サービス

当社は、製品の最適な性能を確保するために、包括的な技術サポートを提供しています:

  1. カスタム設計サポート: 特定のアプリケーション要件に合わせたソリューション。
  2. サンプルテスト: ご要望に応じて無料のサンプルテストをご利用いただけます。
  3. 迅速なターンアラウンド: 緊急のプロジェクトの締め切りに対応するための迅速な製造と納品。

品質保証

  • すべての製品は、業界標準への準拠を保証するために厳格にテストされています。
  • 当社は、品質と信頼性に重点を置き、製品に対して100%の満足度保証を提供しています。

フレキシブル回路基板両面サンプルは5〜7日で完成できます。

FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? 0

FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? 1

FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? 2

FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? 3FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? 4

FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? 5

証明書と栄誉

FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? FPCB - FPCB - BARE - 2835-120D-40R-5MM-12V-0805 25/50? 6

ご注意ください:

このサイトのすべての写真は本物です。照明、撮影角度、およびディスプレイ解像度の変更により、表示される画像にはある程度の色のずれがある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロの回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品にご興味がございましたら、お客様の要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグインなど、ワンストップサービスを提供させていただきます。

オンラインまたはEメールでお問い合わせください。専門の販売チームがお客様に1対1のサービスを提供いたします。お時間をいただきありがとうございます。
