フレキシブルプリント基板（FPC）は、現代のLEDライトストリップアプリケーションにおいて、高い柔軟性、信頼性、カスタマイズ適応性を要求される重要なコンポーネントです。本稿では、多様な照明シナリオ向けに設計された二層フレキシブル回路基板であるHQ49512 LEDライトストリップFPCの技術パラメータ、性能特性、およびサービスフローについて詳述します。また、製造業者のカスタマイズ能力、品質管理対策、および技術サポートシステムについても詳しく説明し、LEDライトストリップFPCソリューションを選択する業界の実務家にとって包括的な参考資料を提供します。

HQ046は、LEDライトストリップアプリケーション向けに設計された特殊FPCであり、構造的安定性と環境適応性を統合しています。その主な特徴は以下の通りです。

16年の経験を持つプロフェッショナルFPCメーカーとして、当社は単層、二層、多層構造をカバーするLEDライトストリップFPCの包括的なカスタマイズを提供しています。主要な技術パラメータとカスタマイズオプションを以下に詳述します。

• 精密FPC：最大サイズ：240×500mm（制限：250×500mm）、最小サイズ：制限なし。
• ロール材FPC：最大幅：240mm、最大長：100メートル。

FPC層の選択は、アプリケーションの複雑さによって決定され、以下の典型的なシナリオがあります。

• 単層FPC：シンプルな構造で、産業用制御、電子機器、および基本的な照明システムにおける低複雑度回路に適しています。
• 二層FPC：導電経路のための強化されたビアを持つ二重銅箔層で、モバイルデバイス、自動車インストルメントパネル、および中〜ハイエンドLEDライトストリップなどの高集積製品に最適です。
• 多層FPC：高密度配線とマルチ信号伝送を必要とする超高複雑度アプリケーション向けにカスタマイズ可能です。

ソルダマスクの色は、特定の機能的および美的要件に合わせて最適化されています。

• 黄色ソルダマスク：コスト効率と互換性のため、ほとんどの製品（例：一般的なケーブルアセンブリ）に普遍的なオプションです。
• 黒色ソルダマスク：光の反射を低減し、視覚的な一貫性を向上させるため、ハイエンドまたは光吸収アプリケーション（例：自動車照明、スマートフォンバックライト、LEDディスプレイ）に推奨されます。
• 白色ソルダマスク：反射率を高めるための追加の白色コーティングが施されており、照明器具、LEDディスプレイ、および医療美容機器に適しています。

銅箔の厚さは、電流容量と柔軟性のニーズに合わせて調整されます。

• 精密FPC：
  • 単層：18μm（0.5oz）、35μm（1oz）
  • 二層：12μm（0.33oz）、18μm（0.5oz）、35μm（1oz）
• 標準FPC：
  • 単層：18μm、25μm、35μm（1oz）、50μm
  • 二層：18-25μm、25-25μm、35-35μm、35-70μm

最小線幅と間隔は、FPCの精度にとって重要です。より細かい寸法も可能ですが、3mil（0.076mm）は、製造歩留まりとコスト効率のバランスを取るための実用的な最小値として推奨されます。より小さい寸法は、生産の難易度と欠陥率を増加させる可能性があります。

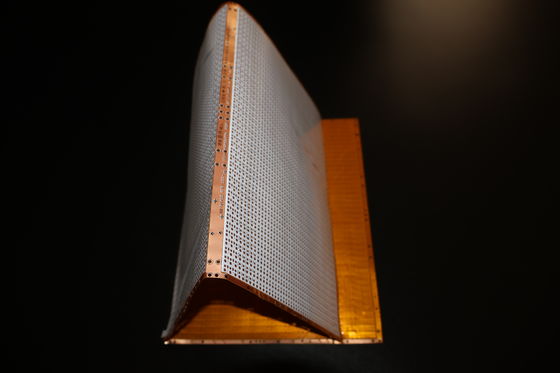

HQ046 FPCは、厳格な品質管理によって検証された優れた柔軟性を示します。

• 専門の曲げ試験機を使用して、各バッチの材料を評価します。
• すべての材料は、大量生産前に数万回の曲げサイクルを受け、動的なアプリケーションシナリオ（例：折りたたみ式照明、湾曲面）での疲労破壊に対する耐性を保証します。

製造施設は、ドイツ、日本、台湾の先進的な設備を備えており、大規模かつ高精度の生産をサポートしています。

• 工場面積：約20,000平方メートル
• 従業員：800人以上、うち50人のシニア技術スペシャリスト
• 生産ライン：サンプル迅速対応とバッチ製造の両方に特化

多様なお客様のニーズを満たすため、合理化されたワンストップカスタマイズサービスを提供しています。

FPCの設計、研究開発、製造における16年の専門知識を活用し、以下を提供します。

• パーソナライズされたソリューション設計
• 図面最適化
• 新製品開発サポート
• 専門的な技術コンサルティング

サンプルおよびバッチ注文に対して競争力のある価格を提供し、以下の方法でコストを最適化します。

• 標準化された技術プロセス
• 高品質な材料調達
• 効率的な生産管理

当社のサービスは、FPCバリューチェーン全体をカバーします。

• 基板製造
• 回路配線および回路図設計
• 金型開発
• SMT（表面実装技術）およびスルーホールアセンブリ
• スチールメッシュ製造
  すべてのプロセスは、信頼性を確保するために国際認証に準拠しています。

サンプル製造専用の迅速生産ラインがあり、リードタイムは二層FPCサンプルの場合はわずか5〜7日で、迅速なプロトタイピングと検証を可能にします。

• 認証：製品ラインは複数の国際システム認証を取得しています（詳細はリクエストに応じて提供可能）。グローバル業界標準への準拠を保証します。
• 画像免責事項：公式プラットフォーム上のすべての製品画像は本物です。照明やディスプレイ解像度の違いにより、若干の色合いの違いが生じる場合があります。
• 継続的なアップグレード：当社のFPC製品は、最新の技術要件に合わせるため、毎年更新およびアップグレードされます。

カスタマイズされたソリューションまたはさらなるお問い合わせについては、オンラインコンサルテーションまたは電子メールで当社のプロフェッショナルセールスチームにご連絡ください。個別サポートを提供します。

広東宏琦電子有限公司 – 2009年以来、高品質FPCソリューションの信頼できるパートナーです。
