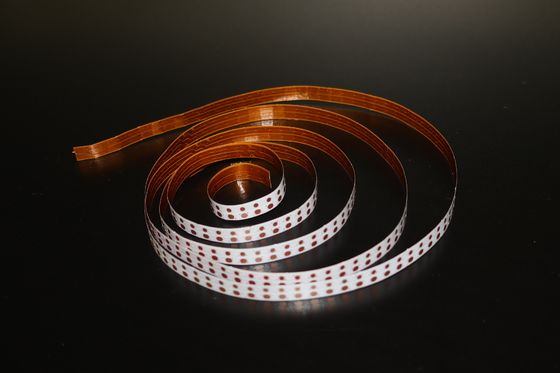

HQ046 LEDライトストリップFPCの技術仕様とカスタマイズサービス

概要

1. HQ046 LEDライトストリップFPCの製品概要

2. 技術仕様とカスタマイズ範囲

2.1 寸法仕様

• 精密FPC：最大サイズ240×500mm（制限仕様：250×500mm）。最小サイズに制限はありません。

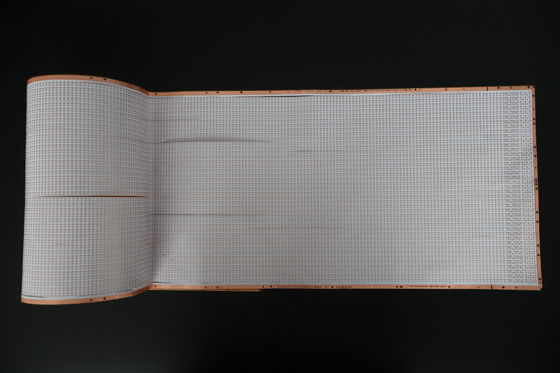

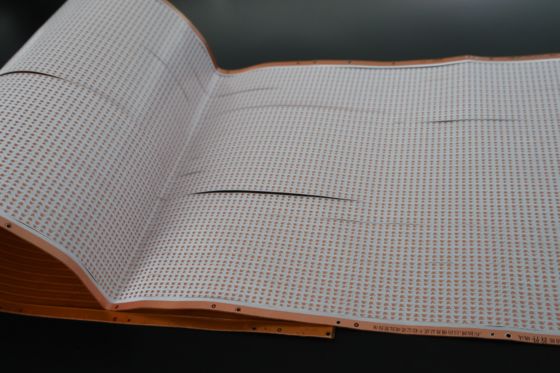

• ロール型FPC：最大幅240mm、最大長100メートル。

2.2 回路層構成

• 単層FPC：構造が簡素化されており、コスト効率が高く、産業用制御、電子機器、基本的な照明システムなどの低複雑度回路に適しています。
• 二層FPC：強化されたメッキビアで相互接続された二重銅箔層を組み込んでおり、優れた電流処理と放熱を可能にします。モバイルデバイス、自動車計器パネル、中〜ハイエンドのLEDライトストリップなどの高集積製品に最適です。
• 多層FPC：高密度配線、マルチシグナル伝送、高度な機能統合を必要とする超高複雑度アプリケーション向けにカスタマイズ可能です。

2.3 ソルダーマスクの色と用途

• 黄色ソルダーマスク：バランスの取れた性能と適応性により、ほとんどのアプリケーション（例：一般的なケーブルアセンブリ）に対応する、普遍的でコスト効率の高いオプションです。
• 黒色ソルダーマスク：光の反射を最小限に抑え、視覚的な均一性を高めるため、ハイエンドまたは光吸収シナリオ（例：自動車照明、スマートフォンバックライト、LEDディスプレイ）に好まれます。
• 白色ソルダーマスク：光の利用を最大化するための特殊な反射コーティングが施されており、照明器具、LEDディスプレイ、医療美容機器に適しています。

2.4 銅箔の厚さ

• 精密FPC:
  • 単層：18μm（0.5oz）、35μm（1oz）
  • 二層：12μm（0.33oz）、18μm（0.5oz）、35μm（1oz）
• 標準FPC:
  • 単層：18μm、25μm、35μm（1oz）、50μm
  • 二層：18-25μm、25-25μm、35-35μm、35-70μm

2.5 最小線幅/間隔

3. コア性能と品質管理

3.1 柔軟性と曲げ耐性

• 各バッチのベース材料は、一貫した性能を確保するために、専門の曲げ装置でテストされます。
• すべての材料は、大量生産前に数万回の曲げサイクルに耐え、動的アプリケーションシナリオ（例：折りたたみ式照明、曲面設置）での疲労破壊に対する耐性を保証します。

3.2 製造能力

• 工場面積：約20,000平方メートル。
• 従業員数：50名以上のシニア技術専門家を含む800名以上。
• 生産ライン：迅速なサンプル作成と大量バッチ製造の両方に特化しており、柔軟な生産スケジューリングをサポートしています。

4. カスタマイズサービスプロセス

4.1 コンサルティングと技術サポート

• 特定のアプリケーションニーズに合わせたテーラーメイドのソリューション設計。
• 製造可能性と性能を向上させるための図面最適化。
• コンセプトからプロトタイプまで、新製品開発のサポート。
• 技術パラメータの選択とアプリケーションガイダンスに関する専門的な技術コンサルティング。

4.2 見積もり

• 生産のばらつきを減らすための標準化された技術プロセス。
• 性能とコストのバランスを取るための、戦略的な高品質材料の調達。
• 効率的な生産管理とプロセス最適化。

4.3 設計と統合

• 厳格な材料品質検証によるベース基板の製造。
• 回路ルーティングと回路図設計の最適化。
• カスタマイズされたフォームファクタの金型開発。
• 精密なアライメントによるSMT（表面実装技術）およびスルーホールアセンブリ。
• 回路設計要件に合わせたスチールメッシュの製造。

  すべてのプロセスは、製品の信頼性と一貫性を確保するために、国際認証基準に準拠しています。

4.4 サンプル作成

5. 認証と注意事項

• 認証：製品ラインは、複数の国際システム認証を取得しており（詳細についてはリクエストに応じて入手可能）、グローバルな業界標準および規制要件への準拠を保証しています。
• 画像に関する免責事項：公式プラットフォーム上のすべての製品画像は本物です。照明条件、撮影角度、または表示解像度の違いにより、わずかな色の違いが生じる場合があります。
• 継続的なアップグレード：当社のFPC製品ポートフォリオは、新たな技術トレンドと市場要件に合わせて、毎年更新および技術アップグレードが行われます。
